Bó vỉa là hạng mục thi công xuất hiện ở hầu hết mọi công trình hạ tầng, từ tuyến đường nội bộ khu dân cư đến dự án đô thị quy mô lớn. Nhưng không phải công trình nào cũng cho ra hàng bó vỉa thẳng đều, đúng kích thước và đủ bền. Nguyên nhân phần lớn không nằm ở bê tông hay nhân công, mà nằm ở khuôn. Cốp pha bó vỉa xây dựng bằng thép ra đời để giải quyết đúng vấn đề đó: kiểm soát hình dạng sản phẩm từ gốc, trước khi bê tông được đổ vào.
Nội dung chính
- 1 Cốp pha bó vỉa xây dựng là gì?
- 2 Cấu tạo và thông số kỹ thuật
- 3 Tại sao dự án hạ tầng cần dùng cốp pha thép thay vì khuôn gỗ?
- 4 Ứng dụng thực tế của cốp pha bó vỉa xây dựng
- 5 Quy trình sử dụng khuôn bó vỉa đúng kỹ thuật
- 6 Những lỗi thường gặp khi chọn mua cốp pha bó vỉa xây dựng
- 7 Lựa chọn khuôn theo đặc điểm dự án
- 8 Đơn vị sản xuất cốp pha bó vỉa xây dựng uy tín
Cốp pha bó vỉa xây dựng là gì?

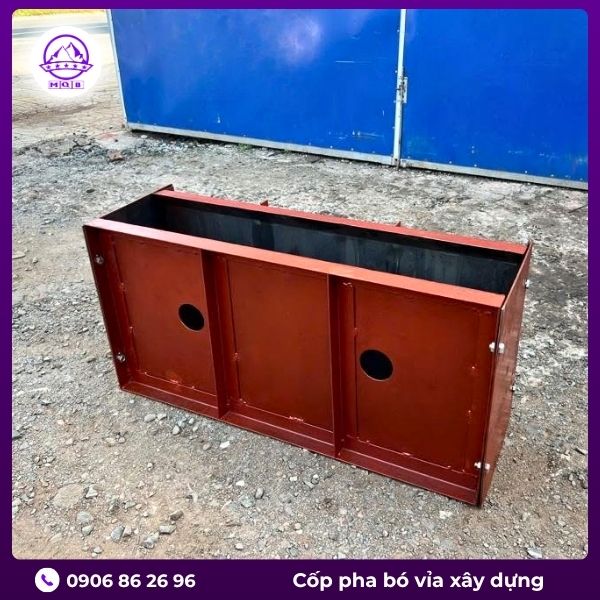

Cốp pha bó vỉa xây dựng là khuôn thép dùng để định hình bê tông khi đúc cấu kiện bó vỉa. Khuôn được chế tạo từ thép tấm dày, hàn liên kết chắc chắn, mặt trong được xử lý phẳng để bê tông sau khi tháo khuôn có bề mặt đều và không cần xử lý thêm nhiều.
Khác với cốp pha gỗ chỉ dùng được vài lần rồi biến dạng, cốp pha thép giữ nguyên kích thước qua hàng trăm lần sử dụng. Đây là lý do khuôn thép được ưu tiên trong các dự án sản xuất bó vỉa số lượng lớn, nơi mà sự đồng đều về kích thước là yêu cầu bắt buộc chứ không phải tùy chọn.
Cấu tạo và thông số kỹ thuật

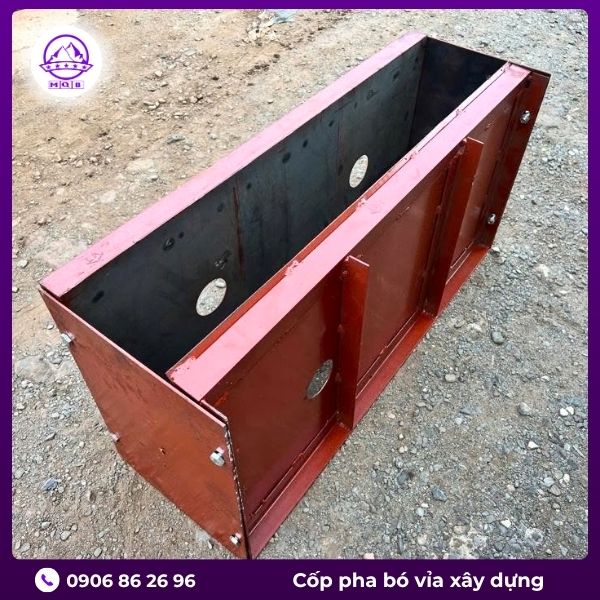

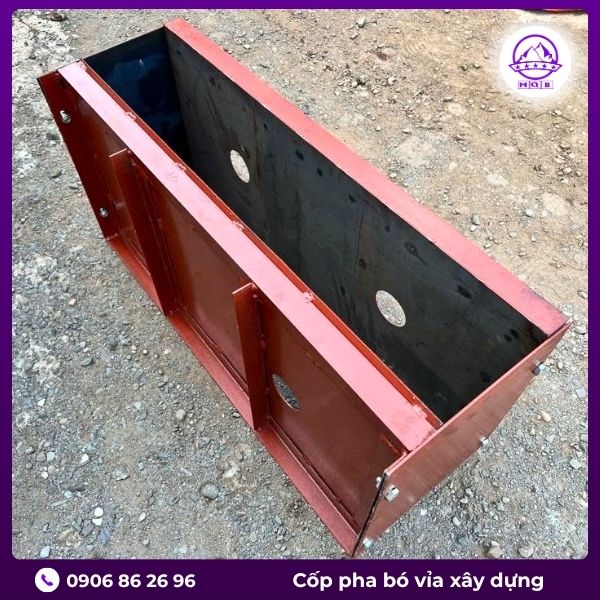

Phần thân khuôn
Thân khuôn được ghép từ hai tấm thép tạo thành hộp rỗng theo hình dạng tiết diện bó vỉa. Kích thước phổ biến theo tiêu chuẩn thi công đường Việt Nam thường có chiều cao từ 15cm đến 30cm, chiều rộng đỉnh từ 8cm đến 15cm và chiều dài khuôn từ 50cm đến 100cm mỗi đoạn. Tuy nhiên, khuôn có thể được đặt theo kích thước riêng theo bản vẽ thiết kế của từng dự án.
Tấm chắn hai đầu
Hai đầu khuôn có tấm chắn rời, giúp tháo lắp dễ dàng sau khi bê tông đạt cường độ tháo khuôn. Tấm chắn này cần khít với thân khuôn để không bị rò rỉ vữa trong quá trình đổ.
Chốt và bu lông liên kết
Hệ thống chốt và bu lông giữ các mảnh khuôn cố định trong khi đổ bê tông. Chốt cần đảm bảo dễ tháo sau khi bê tông đông cứng, không bị kẹt do vữa tràn vào khe hở.
Độ dày thép
Thép tấm dày từ 3mm đến 5mm là mức phổ biến cho cốp pha bó vỉa xây dựng tiêu chuẩn. Dưới 3mm, khuôn dễ bị biến dạng sau nhiều lần sử dụng. Trên 5mm thường áp dụng cho khuôn kích thước lớn hoặc sản xuất bó vỉa đặc chủng chịu tải cao.
Tại sao dự án hạ tầng cần dùng cốp pha thép thay vì khuôn gỗ?
Câu hỏi này xuất hiện thường xuyên ở giai đoạn chuẩn bị vật tư, đặc biệt với những đơn vị lần đầu triển khai sản xuất bó vỉa tại công trường.
Cốp pha gỗ ban đầu rẻ hơn nhưng chỉ dùng được từ 5 đến 10 lần trước khi cong vênh. Khi gỗ hút nước từ vữa bê tông, kích thước khuôn thay đổi, dẫn đến bó vỉa ra không đều nhau. Lắp lên đường, hàng bó vỉa lồi lõm, khớp nối không khít, tổng thể mất thẩm mỹ và phải xử lý thêm.
Cốp pha bó vỉa xây dựng bằng thép dùng được từ 300 đến 500 lần nếu bảo quản đúng cách. Kích thước ổn định qua toàn bộ vòng đời sản phẩm. Tính ra chi phí cho mỗi lần đúc thấp hơn đáng kể so với khuôn gỗ, đặc biệt với dự án khối lượng lớn.
Ngoài ra, tháo khuôn thép nhanh hơn, bề mặt bó vỉa sau khi tháo sạch hơn, ít phải chỉnh sửa hơn. Với tiến độ thi công hạ tầng thường rất chặt, đây là yếu tố tác động trực tiếp đến năng suất công trường.
Ứng dụng thực tế của cốp pha bó vỉa xây dựng
Khuôn bó vỉa thép được sử dụng rộng rãi trong nhiều loại công trình khác nhau:
- Dự án đường giao thông đô thị: Bó vỉa phân làn, bó vỉa vỉa hè, bó vỉa đảo giao thông yêu cầu kích thước đồng đều theo suốt tuyến đường.
- Khu dân cư và khu đô thị mới: Bó vỉa trong nội bộ khu dân cư, phân cách mảng xanh và đường đi bộ.
- Khu công nghiệp và kho bãi: Bó vỉa phân ranh giới giữa các phân khu, xác định hành lang lưu thông và bảo vệ hạ tầng kỹ thuật ngầm.
- Công trình thoát nước: Bó vỉa kết hợp rãnh thu nước mặt đường cần khuôn chính xác để đảm bảo tiết diện thoát nước đúng thiết kế.
Trong tất cả các trường hợp trên, cốp pha bó vỉa xây dựng đóng vai trò kiểm soát hình dạng đầu ra. Sai lệch ở khuôn nghĩa là sai lệch trên toàn bộ hàng nghìn mét bó vỉa lắp đặt sau đó.
Quy trình sử dụng khuôn bó vỉa đúng kỹ thuật
Khuôn tốt mà thao tác sai vẫn ra sản phẩm kém. Dưới đây là quy trình cơ bản cần tuân thủ khi sử dụng cốp pha bó vỉa xây dựng bằng thép.
Bước 1: Vệ sinh và bôi dầu tháo khuôn Trước mỗi lần sử dụng, mặt trong khuôn cần được làm sạch hoàn toàn và bôi một lớp dầu tháo khuôn mỏng, đều. Bỏ qua bước này khiến bê tông dính vào thép, tháo khuôn khó và làm hỏng bề mặt bó vỉa.
Bước 2: Lắp khuôn và kiểm tra độ kín Lắp tấm chắn hai đầu, siết chốt đủ lực. Kiểm tra toàn bộ khe hở bằng cách quan sát ánh sáng hoặc dùng tay cảm nhận. Khe hở nhỏ cũng đủ để vữa chảy ra ngoài, tạo ba via trên sản phẩm.
Bước 3: Đổ và đầm bê tông Đổ bê tông từng lớp, dùng đầm dùi hoặc đầm bàn phù hợp với kích thước khuôn. Đầm không đủ để lại lỗ rỗng bên trong, ảnh hưởng đến độ bền bó vỉa khi chịu tải xe.
Bước 4: Tháo khuôn đúng thời điểm Tháo khuôn sớm nhất sau 12 giờ với thời tiết bình thường, 24 giờ nếu thời tiết lạnh hoặc độ ẩm cao. Tháo quá sớm làm bê tông bị vỡ cạnh, tháo quá muộn khiến khuôn khó tháo và mất thời gian.
Bước 5: Bảo dưỡng khuôn sau tháo Làm sạch ngay sau khi tháo, kiểm tra các mối hàn và bu lông, bôi dầu bảo quản nếu chưa dùng tiếp. Khuôn được bảo dưỡng đúng cách có thể dùng được nhiều năm mà không giảm độ chính xác.
Những lỗi thường gặp khi chọn mua cốp pha bó vỉa xây dựng
Người mua lần đầu hoặc mua qua đại lý không rõ nguồn gốc thường gặp phải một số vấn đề sau:
- Thép mỏng hơn công bố, khuôn bị phình ra sau vài chục lần dùng làm kích thước bó vỉa không đạt tiêu chuẩn
- Mối hàn không đều, có điểm hở, vữa chảy ra tạo ba via mỗi lần đúc
- Chốt và bu lông bằng vật liệu kém, nhanh bị gỉ và kẹt sau một thời gian ngắn
- Kích thước khuôn sai so với bản vẽ thiết kế của dự án, phải đặt lại hoặc điều chỉnh thủ công
Cách đơn giản nhất để tránh những vấn đề này là mua từ đơn vị có xưởng sản xuất thực tế, có thể kiểm tra mẫu thực trước khi đặt số lượng lớn và có cam kết về kích thước theo bản vẽ.
Lựa chọn khuôn theo đặc điểm dự án
Không có một loại khuôn phù hợp với tất cả. Khi chọn cốp pha bó vỉa xây dựng, cần xem xét ba yếu tố chính.
Thứ nhất là kích thước bó vỉa theo thiết kế. Mỗi dự án có tiêu chuẩn riêng, cần đối chiếu bản vẽ thiết kế trước khi đặt hàng và yêu cầu nhà sản xuất xác nhận lại kích thước trước khi sản xuất hàng loạt.
Thứ hai là khối lượng sản xuất. Dự án dưới 500 mét bó vỉa có thể cân nhắc thuê khuôn. Từ 1000 mét trở lên thì mua hẳn sẽ tiết kiệm hơn về tổng chi phí.
Thứ ba là điều kiện thi công tại công trường. Công trường chật hẹp, di chuyển nhiều thì ưu tiên khuôn nhẹ hơn. Công trường cố định, sản xuất tập trung thì ưu tiên khuôn dày hơn để tăng tuổi thọ.
Đơn vị sản xuất cốp pha bó vỉa xây dựng uy tín
Minh Quân MQB sản xuất và cung cấp cốp pha bó vỉa xây dựng cho các đơn vị thi công hạ tầng, nhà thầu xây dựng và ban quản lý dự án trên toàn quốc. Khuôn được gia công từ thép tấm đúng quy cách, mối hàn liên tục và được kiểm tra kích thước sau gia công trước khi xuất xưởng.
Minh Quân MQB nhận sản xuất khuôn theo bản vẽ thiết kế của từng dự án, hỗ trợ tư vấn chọn thông số phù hợp và có thể cung cấp mẫu thực để kiểm tra trước khi đặt số lượng lớn. Với các dự án có khối lượng lớn, đội ngũ kỹ thuật có thể phối hợp trực tiếp với bên thiết kế để đảm bảo khuôn cho ra sản phẩm đúng tiêu chuẩn nghiệm thu.
