Khuôn đúc mẫu xi măng tiêu chuẩn 40x40x160mm ba ngăn bằng gang, cấu tạo ra sao, dùng để làm gì, và tại sao nó lại được sử dụng rộng rãi trong ngành kiểm định xây dựng tại Việt Nam.
Nội dung chính
Khuôn mẫu xi măng tiêu chuẩn là gì?
Khuôn mẫu xi măng tiêu chuẩn là thiết bị dùng để tạo hình mẫu vữa xi măng phục vụ thử nghiệm cường độ uốn và nén. Kích thước 40x40x160mm là quy cách được quy định trong TCVN 6016:2011 và tương đương tiêu chuẩn EN 196-1 của châu Âu.
Mỗi khuôn có ba ngăn liền nhau, mỗi ngăn tạo ra một thanh mẫu có tiết diện 40x40mm, chiều dài 160mm. Sau khi đóng rắn và bảo dưỡng, ba thanh mẫu này sẽ được đưa vào máy thử uốn và nén để xác định cường độ của hỗn hợp vữa.
Đây là loại thiết bị bắt buộc trong mọi phòng thí nghiệm vật liệu xây dựng có chức năng kiểm định xi măng, vữa xây và các hỗn hợp chất kết dính tương tự.
Tại sao phải dùng khuôn bằng gang?
Độ bền và độ cứng vượt trội
Gang là vật liệu phổ biến nhất để chế tạo khuôn mẫu xi măng tiêu chuẩn. Lý do không phải vì chi phí, mà vì tính chất cơ học của nó phù hợp với yêu cầu kỹ thuật của thiết bị này.
Gang có độ cứng cao, khả năng chịu nén tốt và không bị biến dạng dưới tải trọng rung của máy đầm. Đây là yếu tố quan trọng vì trong quá trình đổ mẫu, khuôn thường được đặt trên bàn rung để loại bỏ bọt khí. Nếu khuôn không đủ cứng vững, hình dạng mẫu sẽ sai lệch, kết quả thử nghiệm mất độ tin cậy.
Bề mặt tiếp xúc phẳng và khít
Khuôn gang được gia công mặt phẳng với dung sai rất nhỏ. Các mặt ghép giữa thân khuôn và đế phải kín khít để vữa không chảy ra ngoài trong quá trình đúc. Đây là điểm mà các loại khuôn chất lượng thấp thường không đáp ứng được.
Tuổi thọ cao, ổn định kích thước theo thời gian
Khuôn mẫu xi măng tiêu chuẩn bằng gang không bị giãn nở nhiệt đáng kể trong điều kiện làm việc bình thường. Sau nhiều lần sử dụng, kích thước nội khoang vẫn giữ nguyên trong giới hạn cho phép. Đây là ưu điểm then chốt so với khuôn nhựa hay khuôn nhôm giá rẻ.

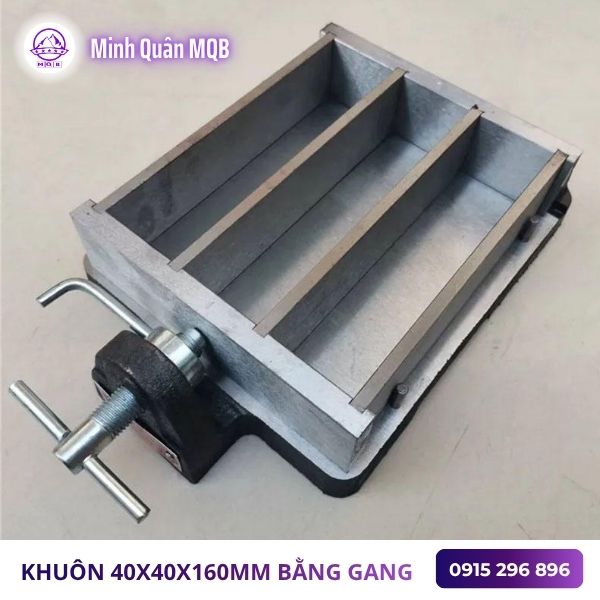

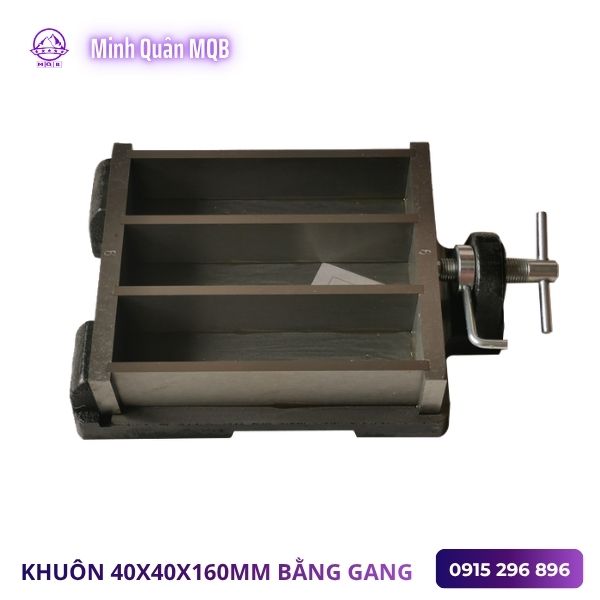

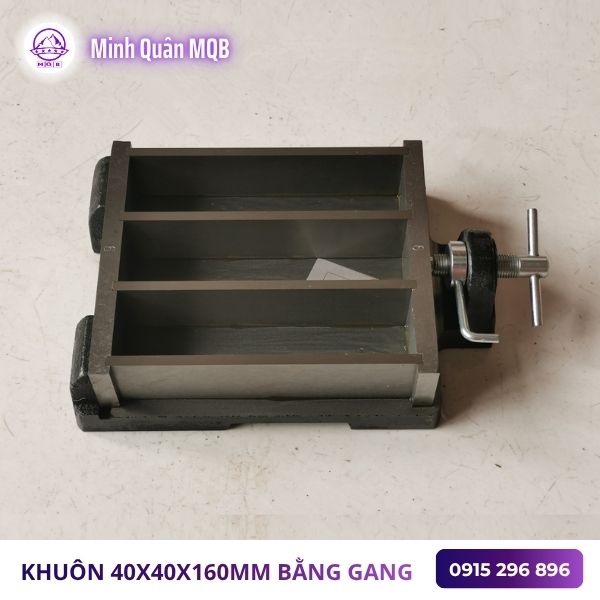

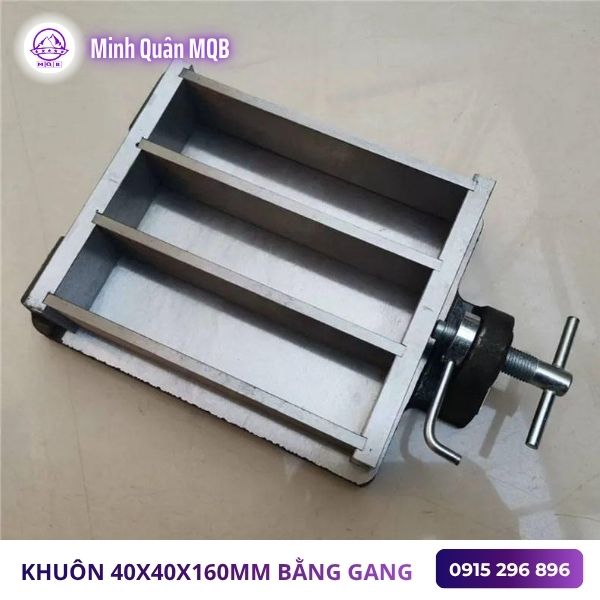

Cấu tạo khuôn 40x40x160mm ba ngăn
Khuôn được cấu tạo gồm ba phần chính:
- Thân khuôn: Khối gang đúc liền, bên trong có ba ngăn song song kích thước 40x40x160mm. Thành khuôn dày, chắc chắn, chịu được rung động lâu dài.
- Đế khuôn (tấm đáy): Tấm gang phẳng kẹp chặt vào đáy thân khuôn, tạo mặt phẳng chuẩn cho mẫu. Bề mặt đáy được gia công nhẵn để mẫu không bị dính.
- Cơ cấu kẹp chặt: Bu lông và tay vặn bằng thép, giữ đế và thân khuôn khít với nhau. Khi tháo mẫu, nới bu lông ra và mẫu có thể lấy ra dễ dàng mà không cần lực lớn.
Toàn bộ bề mặt bên trong được gia công mịn, hỗ trợ tháo mẫu sau khi đóng rắn mà không làm hỏng bề mặt thanh mẫu.
Quy trình sử dụng khuôn mẫu xi măng tiêu chuẩn
Chuẩn bị khuôn
Trước khi đổ vữa, bề mặt bên trong khuôn cần được lau sạch và bôi một lớp dầu cách khuôn mỏng. Bước này giúp mẫu tách ra dễ dàng sau khi đông cứng, đồng thời bảo vệ bề mặt gang không bị ăn mòn bởi kiềm trong xi măng. Kẹp chặt bu lông trước khi đổ.
Đổ và đầm vữa
Hỗn hợp vữa xi măng được trộn theo tỷ lệ quy định, đổ vào từng ngăn và đầm chặt bằng que hoặc bàn rung. Đây là bước ảnh hưởng trực tiếp đến độ đồng nhất của mẫu. Khuôn gang chịu rung tốt, không bị lắc lệch trong quá trình đầm.
Bảo dưỡng và tháo khuôn
Sau khi đổ xong, mặt trên khuôn được che phủ và để bảo dưỡng ở nhiệt độ tiêu chuẩn trong 24 giờ. Tiếp theo, tháo bu lông, mở đế và lấy mẫu ra. Mẫu tiếp tục được ngâm bảo dưỡng trong nước theo thời gian quy định trước khi thử nghiệm.
Tiêu chuẩn áp dụng và phạm vi sử dụng
Khuôn mẫu xi măng tiêu chuẩn 40x40x160mm được sử dụng trong các phép thử theo:
- TCVN 6016:2011 – Xác định cường độ xi măng
- TCVN 3121 – Thử nghiệm vữa xây
- EN 196-1 – Phương pháp thử xi măng (tiêu chuẩn châu Âu)
Phạm vi sử dụng bao gồm phòng thí nghiệm xây dựng cấp tỉnh, trung tâm kiểm định chất lượng vật liệu, trường đại học, viện nghiên cứu và các đơn vị thi công có bộ phận kiểm tra chất lượng nội bộ.
Những lưu ý khi chọn mua khuôn gang
Không phải khuôn nào cũng đáp ứng đúng tiêu chuẩn kích thước. Một số điểm cần kiểm tra khi mua khuôn mẫu xi măng tiêu chuẩn bằng gang:
- Kích thước nội khoang phải đúng 40x40x160mm, dung sai cho phép theo tiêu chuẩn là ±0,2mm với kích thước tiết diện.
- Mặt phẳng gia công của đế và thân khuôn phải khít, không có khe hở khi kẹp chặt bu lông.
- Bu lông và tay vặn phải bằng thép, không bị rỉ sét sau vài lần dùng.
- Bề mặt bên trong không có vết nứt, rỗ khí hay lồi lõm bất thường.
Khuôn từ các nhà sản xuất không rõ nguồn gốc thường có sai số kích thước lớn hơn mức cho phép. Điều này làm cho kết quả thử nghiệm không có giá trị pháp lý.
Đơn vị cung cấp uy tín
Minh Quân MQB là đơn vị chuyên cung cấp thiết bị thí nghiệm xây dựng, trong đó có khuôn mẫu xi măng tiêu chuẩn bằng gang 40x40x160mm ba ngăn. Sản phẩm được kiểm tra kích thước trước khi xuất hàng, đảm bảo đúng dung sai theo TCVN và EN 196-1.
Minh Quân MQB phục vụ khách hàng toàn quốc, giao hàng nhanh, hỗ trợ tư vấn kỹ thuật trực tiếp qua điện thoại. Nếu bạn cần mua số lượng lớn cho phòng thí nghiệm hoặc cần chứng nhận chất lượng kèm theo thiết bị, đội ngũ kỹ thuật của Minh Quân MQB sẵn sàng hỗ trợ.
