Mọi người hay nhìn vào ống cống thành phẩm để đánh giá chất lượng. Mác bê tông bao nhiêu, cốt thép ra sao, bề mặt có mịn không. Nhưng ít ai hỏi thứ tạo ra chính ống cống đó là gì. Khuôn cống thoát nước mới là khởi điểm của toàn bộ chuỗi chất lượng. Khuôn sai thì sản phẩm sai, dù bê tông có tốt đến đâu. Đó là lý do các cơ sở sản xuất ống cống nghiêm túc không mua khuôn theo giá rẻ nhất mà theo tiêu chuẩn gia công chặt chẽ nhất.
Nội dung chính
- 1 Khuôn cống thoát nước bằng thép là gì?
- 2 Tại sao khuôn thép gia công quyết định chất lượng ống cống?
- 3 Phân loại khuôn cống thoát nước theo kích thước và phương pháp đúc
- 4 Tiêu chí kỹ thuật cần yêu cầu khi đặt gia công khuôn
- 5 Bảo quản và vận hành khuôn thép đúng cách
- 6 Gia công và cung cấp khuôn cống thoát nước toàn quốc
- 7 Một số sản phẩm khuôn đúc mẫu tại MQB:

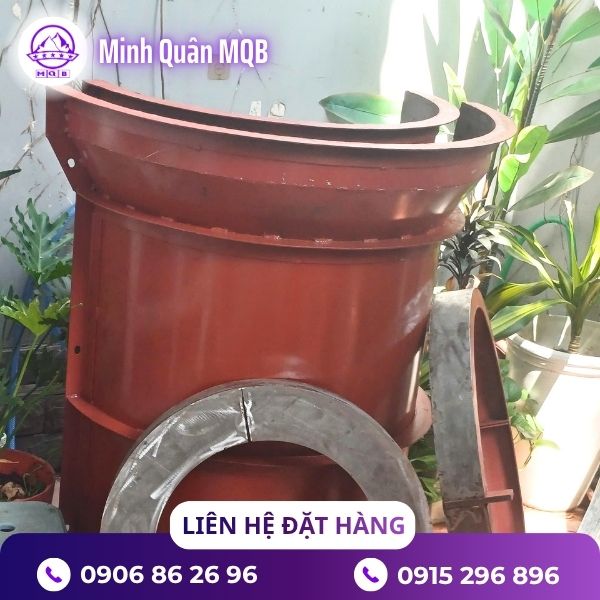

Khuôn cống thoát nước bằng thép là gì?
Khuôn cống thoát nước bằng thép là bộ thiết bị định hình dùng để đúc ống cống bê tông cốt thép. Cấu tạo gồm khuôn trong tạo mặt lòng ống và khuôn ngoài ghép lại tạo mặt ngoài, giữ không gian cho bê tông tươi được rót và đầm chặt bên trong. Sau khi bê tông đạt cường độ tháo khuôn, bộ khuôn được vệ sinh và tái sử dụng cho chu kỳ tiếp theo.
Vật liệu thép tấm cường độ cao kết hợp với khung gân gia cường bằng thép hình giúp khuôn giữ nguyên hình dạng dưới áp lực đầm rung và trọng lượng bê tông tươi. Đây là điểm mà khuôn gỗ hay khuôn composite không thể cạnh tranh về dài hạn. Một bộ khuôn cống thoát nước bằng thép gia công đúng kỹ thuật có thể đạt hàng trăm đến hàng nghìn chu kỳ sử dụng mà kích thước không lệch ra ngoài dung sai cho phép.

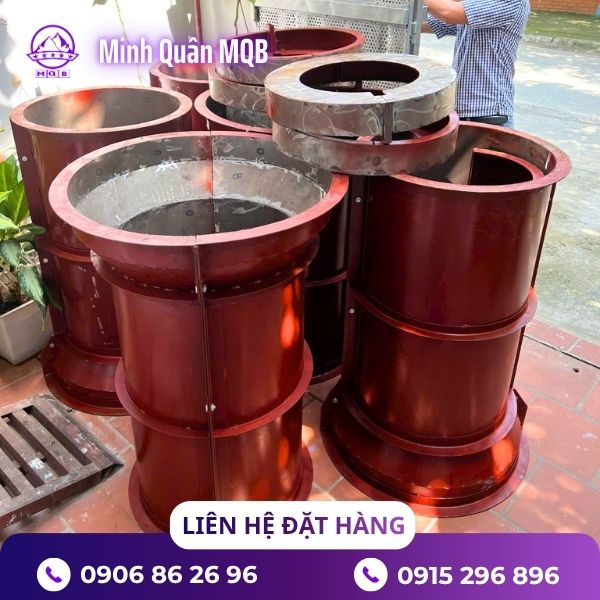

Cấu tạo cơ bản của bộ khuôn
Một bộ khuôn cống thoát nước hoàn chỉnh gồm các bộ phận chính sau:
- Khuôn trong (lõi): dạng trụ tròn tạo mặt trong lòng ống, chia thành nhiều đoạn để tháo dễ

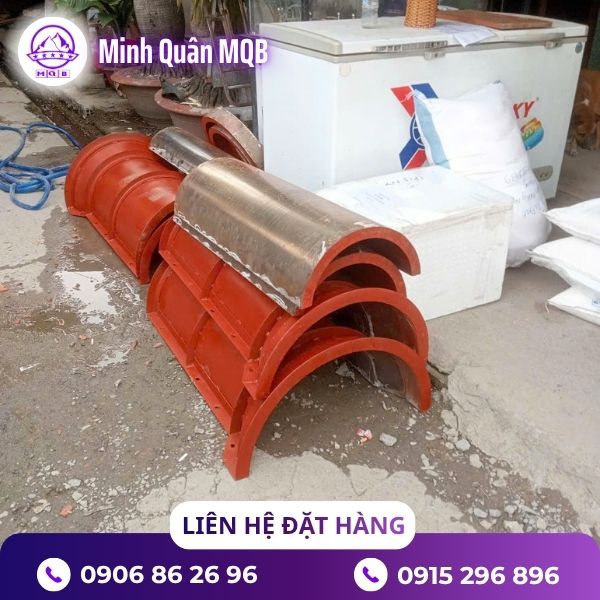

- Khuôn ngoài (vỏ): chia đôi theo chiều dài, lắp ghép hai nửa trước khi đổ bê tông
- Bu lông chốt khuôn: giữ cố định hai nửa vỏ trong suốt quá trình đổ và đầm
- Vành đáy và vành đầu: định vị chiều dài ống và tạo mặt mối nối hai đầu
Mỗi chi tiết đều ảnh hưởng đến kích thước sản phẩm cuối. Sai số từ nhiều chi tiết cộng dồn vào nhau sẽ khiến ống thành phẩm không đạt dung sai theo TCVN 9113:2012.
Tại sao khuôn thép gia công quyết định chất lượng ống cống?
Sản xuất ống cống là quy trình lặp lại liên tục với sản lượng lớn. Mỗi chu kỳ đúc, khuôn cống thoát nước phải chịu áp lực đầm rung, nhiệt hydrat hóa xi măng và lực tháo khuôn cơ học. Nếu thép không đủ dày hoặc gân gia cường bố trí sai vị trí, thân khuôn sẽ biến dạng dần sau vài trăm chu kỳ. Kích thước ống lệch từ từ, đến khi phát hiện ra thì toàn bộ kho hàng đã không đạt chuẩn nghiệm thu.
Một bộ khuôn cống thoát nước gia công đúng kỹ thuật mang lại ba kết quả thực tế:
- Kích thước ổn định lâu dài: Dung sai kích thước ống giữ trong giới hạn cho phép từ mẻ đầu đến mẻ cuối, sản phẩm nhất quán qua từng lô
- Bề mặt ống mịn đều: Thép tấm đánh phẳng và xử lý bề mặt tốt cho ra sản phẩm đẹp, giảm công hoàn thiện sau đúc
- Tháo khuôn nhanh: Thiết kế chốt hợp lý giúp thao tác tháo lắp gọn, tăng năng suất đáng kể trong dây chuyền sản xuất
Với cơ sở sản xuất quy mô lớn, tốc độ tháo khuôn cống thoát nước ảnh hưởng trực tiếp đến sản lượng ngày. Tiết kiệm 10 phút mỗi chu kỳ nhân với nhiều bộ khuôn vận hành song song là con số đáng kể tính theo tháng.
Phân loại khuôn cống thoát nước theo kích thước và phương pháp đúc
Khuôn cống thoát nước được sản xuất theo đường kính ống cần đúc, thông dụng từ Ø200mm đến Ø2000mm. Mỗi kích thước là một bộ khuôn riêng biệt với thông số thiết kế tương ứng về dày thành, kích thước gân và hệ thống chốt.
Ngoài phân loại theo đường kính, khuôn còn chia theo phương pháp đúc:
Khuôn đúc thủ công dùng kết hợp với đầm dùi hoặc đầm bàn bên ngoài. Phù hợp với cơ sở vừa và nhỏ, đầu tư ban đầu thấp hơn, vận hành đơn giản.
Khuôn rung tích hợp hệ thống đầm rung trực tiếp vào thân khuôn. Bê tông được đầm đều từ mọi phía, chất lượng sản phẩm tốt hơn và ổn định hơn theo từng mẻ. Phù hợp với dây chuyền sản xuất có sản lượng lớn.
Khuôn ly tâm dùng cho dây chuyền quay ly tâm sản xuất ống cống áp lực hoặc ống yêu cầu mác bê tông cao. Yêu cầu gia công chính xác cao nhất trong ba loại, không thể thay thế bằng khuôn thông thường.
Khi đặt làm khuôn cống thoát nước, cần xác định rõ phương pháp đúc đang áp dụng để đơn vị gia công thiết kế khuôn phù hợp với thực tế vận hành, tránh mua xong không dùng được.
Tiêu chí kỹ thuật cần yêu cầu khi đặt gia công khuôn
Không phải cơ sở cơ khí nào cũng có năng lực gia công khuôn cống thoát nước đúng yêu cầu. Đây là thiết bị sản xuất đòi hỏi độ chính xác cao, khác hoàn toàn với hàng cơ khí thông thường.
Trước khi đặt hàng, cần yêu cầu đơn vị gia công cam kết rõ:
- Dung sai kích thước đường kính trong và ngoài khuôn
- Độ dày tấm thép thân khuôn và thép gân gia cường
- Quy cách bu lông chốt và khoảng cách phân bố theo chiều dài khuôn
- Phương án xử lý bề mặt tiếp xúc bê tông: đánh bóng, phủ chống dính hay để mộc
- Số chu kỳ sử dụng thiết kế tối thiểu cam kết theo hợp đồng
Một bộ khuôn cống thoát nước gia công đúng thông số kỹ thuật không cần thay thế trong nhiều năm vận hành. Đây là thiết bị đầu tư, không phải vật tư tiêu hao. Chênh lệch chi phí giữa bộ khuôn tốt và khuôn kém nhìn có vẻ lớn lúc mua, nhưng chi phí sửa chữa và sản phẩm lỗi theo thời gian mới là con số thực sự đáng lo.
Bảo quản và vận hành khuôn thép đúng cách
Khuôn thép gia công bền nhưng vẫn cần bảo dưỡng đúng quy trình. Sau mỗi chu kỳ đúc, vệ sinh sạch bê tông dư bám trên bề mặt khuôn cống thoát nước bằng dụng cụ không gây xước thép. Tra dầu chống dính đều lên mặt tiếp xúc trước mỗi lần đổ bê tông để dễ tháo khuôn và bề mặt ống thành phẩm đẹp hơn.
Bu lông chốt khuôn kiểm tra định kỳ theo số chu kỳ sử dụng, thay khi có dấu hiệu mòn ren. Khuôn không sử dụng bảo quản ở nơi khô ráo, tránh ngập nước kéo dài gây gỉ sét tại khớp nối. Phát hiện cong vênh nhẹ thì xử lý nắn chỉnh sớm, không đợi đến khi sản phẩm bị lỗi hàng loạt mới xử lý.
Gia công và cung cấp khuôn cống thoát nước toàn quốc

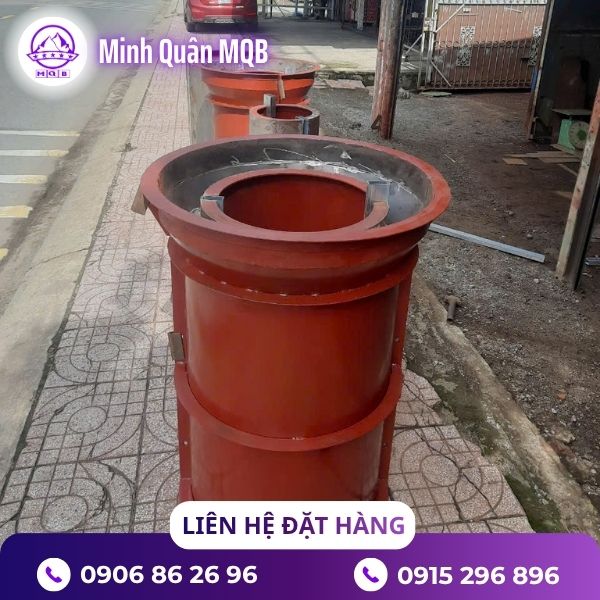

Minh Quân MQB nhận đặt hàng gia công khuôn cống thoát nước theo yêu cầu kỹ thuật của từng khách hàng. Bộ khuôn được chế tạo từ thép tấm chất lượng, gia công cơ khí chính xác và kiểm tra kích thước trước khi xuất xưởng.
Minh Quân MQB cung cấp đầy đủ các kích cỡ khuôn cống thoát nước từ Ø200mm đến kích thước lớn, thiết kế phù hợp với từng phương pháp đúc là thủ công, rung hoặc ly tâm. Khách hàng có bản vẽ sẵn thì sản xuất theo bản vẽ, chưa có bản vẽ thì đội kỹ thuật hỗ trợ tư vấn thiết kế từ đầu dựa trên yêu cầu sản xuất thực tế.
Giao hàng toàn quốc với đóng gói chuyên dụng đảm bảo khuôn không biến dạng trong vận chuyển. Đơn hàng nhiều bộ khuôn có thể bố trí giao theo đợt sát lịch sản xuất của từng cơ sở.
