Nhận sản xuất khuôn thép đúc cống vuông

Nhiều cơ sở sản xuất bê tông đúc sẵn bắt đầu bằng khuôn mua ngoài, dùng tạm. Một thời gian sau, sản phẩm cống ra lò kích thước lệch nhau, bề mặt không đều, tỷ lệ hàng lỗi tăng dần. Truy nguyên nhân thì hầu hết đều quay về cùng một điểm: khuôn không đủ cứng, khuôn chế tạo sai dung sai, hoặc khuôn dùng quá nhiều lần mà không có hệ thống thanh chống đủ chắc. Khuôn thép đúc cống vuông không phải chi phí có thể tối ưu bằng cách mua rẻ. Đó là thiết bị sản xuất quyết định chất lượng từng mẻ cống trong suốt vòng đời hoạt động của xưởng.

Khuôn thép đúc cống vuông là gì và cấu tạo ra sao

Khuôn đúc cống hộp là bộ khuôn thép dùng để tạo hình sản phẩm cống bê tông tiết diện vuông hoặc chữ nhật. Cống hộp thường có một hoặc nhiều lỗ rỗng bên trong, dùng cho hệ thống thoát nước, cống qua đường, cầu cống dân sinh và hạ tầng thủy lợi.

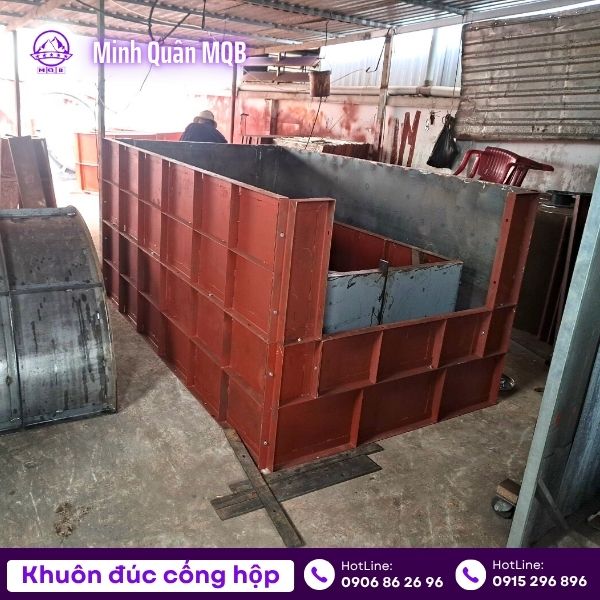

Một bộ khuôn thép đúc cống vuông đầy đủ gồm các bộ phận chính:

• Tấm thành ngoài (thành biên): Tạo hình mặt ngoài của cống, thường gồm 4 tấm ghép lại theo tiết diện thiết kế. Tấm thành phải đủ dày để không bị phồng vênh khi chịu áp lực vữa bê tông.
• Lõi trong (ruột khuôn): Tạo ra phần rỗng bên trong cống. Đây là chi tiết khó chế tạo nhất vì phải đảm bảo tháo ra được sau khi bê tông đông cứng mà không làm hỏng thành trong.
• Tấm đáy và tấm nắp: Định hình hai mặt đầu của đốt cống, giữ cho chiều dài đồng đều giữa các mẻ đúc.
• Hệ thống chốt, bu lông, thanh chống: Giữ các tấm khuôn cố định trong quá trình đổ bê tông và rung. Đây là bộ phận ảnh hưởng trực tiếp đến tuổi thọ khuôn.

Vật liệu chế tạo thường là thép tấm CT3 hoặc SS400, dày từ 4mm đến 10mm tùy vị trí chịu lực. Các góc, gờ tiếp giáp được hàn MIG hoặc MAG và mài phẳng để bề mặt cống sau đúc không có vết lồi lõm.

Yêu cầu kỹ thuật quan trọng của khuôn thép đúc cống hộp

Độ chính xác kích thước và dung sai

Khuôn thép đúc cống vuông phải đảm bảo kích thước lòng khuôn sai số không quá ±1mm so với bản vẽ thiết kế. Dung sai này nghe có vẻ nhỏ, nhưng nếu vượt quá, sản phẩm cống sẽ không khớp khi lắp ghép tại công trình, đặc biệt với các tuyến cống dài cần độ đồng đều cao giữa các đốt.

Góc vuông của khuôn cũng phải đạt chuẩn. Khuôn bị méo góc dù chỉ vài độ sẽ khiến cống ra lò bị vát mặt, ảnh hưởng đến khả năng chịu lực và thẩm mỹ bề mặt.

Độ cứng vững khi chịu áp lực vữa

Khi đổ bê tông vào khuôn, áp lực thuỷ tĩnh của vữa tác động lên thành khuôn khá lớn, đặc biệt với các cống kích thước lớn từ 1000x1000mm trở lên. Nếu hệ thống thanh chống và bu lông không đủ mạnh, thành khuôn sẽ phình ra, tạo bề mặt cống không phẳng và gây khó khăn khi tháo khuôn.

Thiết kế khuôn tốt phải tính toán được tải trọng vữa lớn nhất theo chiều cao đổ và bố trí gân tăng cứng ở đúng vị trí chịu lực, không phải đặt tràn lan để tăng trọng lượng.

Khả năng tháo lắp nhanh và tuổi thọ dài

Năng suất của xưởng đúc phụ thuộc nhiều vào thời gian tháo lắp khuôn mỗi mẻ. Khuôn thiết kế hợp lý cho phép một công nhân lành nghề tháo lắp trong vòng 15-30 phút. Chốt và bu lông phải dễ thao tác, không bị kẹt sau nhiều lần sử dụng.

Tuổi thọ khuôn thép đúc cống vuông chất lượng tốt thường đạt từ 500 đến trên 1000 lần đúc nếu bảo dưỡng đúng cách. Đây là con số ảnh hưởng trực tiếp đến chi phí khấu hao trên mỗi sản phẩm cống.

Phân loại khuôn theo kích thước và loại cống

Khuôn đúc cống hộp được chế tạo theo kích thước lòng thông thủy của sản phẩm cống. Các kích thước phổ biến trên thị trường hiện nay:

• Cống hộp 1 lỗ: 300×300, 400×400, 500×500, 600×600, 800×800, 1000×1000 (mm)
• Cống hộp 2 lỗ: 600×400, 800×500, 1000×600 và các biến thể theo yêu cầu
• Cống hộp 3 lỗ: thường dùng cho hệ thống thoát nước lưu lượng lớn, kích thước theo thiết kế riêng

Ngoài kích thước tiết diện, chiều dài đốt cống cũng quyết định thiết kế khuôn. Phổ biến nhất là 1m và 1,5m mỗi đốt. Một số dự án yêu cầu đốt dài 2m để giảm số mối nối trên tuyến.

Khuôn thép đúc cống vuông có thể sản xuất theo bản vẽ tiêu chuẩn hoặc theo yêu cầu đặc thù của từng khách hàng. Với các cơ sở sản xuất mới, đặt khuôn theo bản vẽ chuẩn giúp tiết kiệm chi phí thiết kế và rút ngắn thời gian chờ hàng.

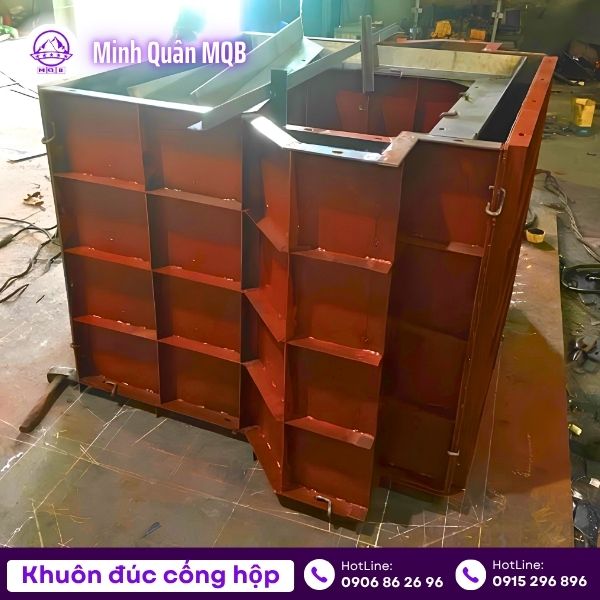

Quy trình sản xuất khuôn và những điểm kiểm soát chất lượng

Chất lượng khuôn thép được quyết định ngay từ khâu cắt phôi và hàn ghép, không phải sau khi sản phẩm hoàn thiện.

Quy trình chuẩn gồm các bước chính:

1. Triển khai bản vẽ: Chuyển kích thước cống sang bản vẽ khuôn, tính toán độ dày tấm thép, vị trí gân, hệ thống chốt tháo lắp.
2. Cắt phôi CNC hoặc plasma: Đảm bảo các tấm thép cắt đúng kích thước, thẳng cạnh, không bị biến dạng nhiệt.
3. Hàn và kiểm tra phẳng: Hàn các tấm theo thứ tự, kiểm tra độ phẳng và vuông góc sau từng mối hàn chính. Không để tích lũy sai số qua nhiều công đoạn.
4. Gia công bề mặt tiếp xúc: Mài phẳng bề mặt lòng khuôn, xử lý các vết hàn để bề mặt cống đúc ra không có vết lồi.
5. Lắp thử và kiểm tra hoàn chỉnh: Lắp toàn bộ bộ khuôn, đo lại kích thước lòng khuôn, kiểm tra độ kín của mối ghép, thử thao tác tháo lắp chốt.
6. Sơn chống gỉ: Bề mặt ngoài sơn chống gỉ, bề mặt lòng khuôn không sơn nhưng phải vệ sinh sạch và bôi dầu chống dính trước khi xuất xưởng.

Điểm kiểm soát quan trọng nhất là bước lắp thử. Nhiều khuôn trông đúng khi đo từng tấm riêng lẻ nhưng lại sai kích thước tổng thể khi lắp lại. Bước này không được bỏ qua.

Lợi ích khi đầu tư khuôn thép chất lượng đúng từ đầu

Nhiều xưởng đúc chọn khuôn rẻ để tiết kiệm vốn ban đầu. Thực tế là chi phí khuôn rẻ thường được bù lại bằng tỷ lệ sản phẩm lỗi cao hơn, chu kỳ thay khuôn ngắn hơn và chi phí sửa chữa, hiệu chỉnh liên tục.

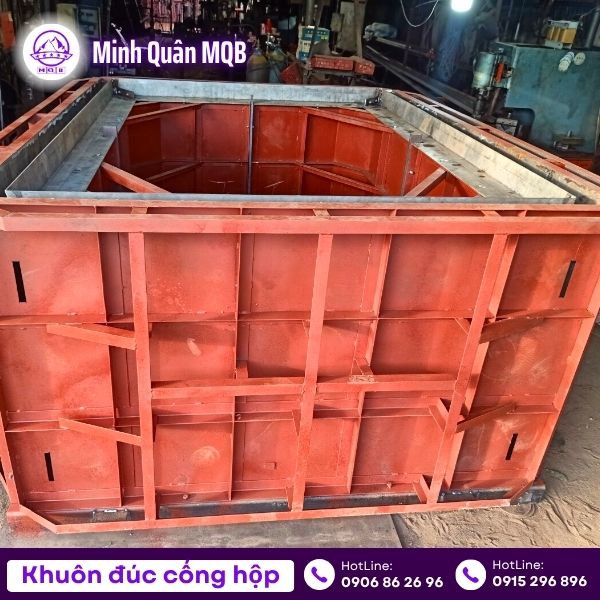

Khuôn thép đúc cống vuông chất lượng tốt mang lại lợi ích rõ ràng theo thời gian. Kích thước cống ổn định giữa các mẻ đúc giúp sản phẩm dễ bán hơn, ít bị trả hàng. Bề mặt cống đẹp không cần gia công thêm. Thời gian tháo lắp ngắn giúp tăng số mẻ đúc mỗi ngày. Tuổi thọ khuôn dài giảm chi phí khấu hao trên mỗi sản phẩm.

Với cơ sở sản xuất có công suất 50-100 đốt cống mỗi ngày, chênh lệch chi phí giữa khuôn tốt và khuôn kém chất lượng sẽ được hoàn lại trong vòng vài tháng. Sau đó là lợi thế cạnh tranh tích lũy theo từng tháng hoạt động.

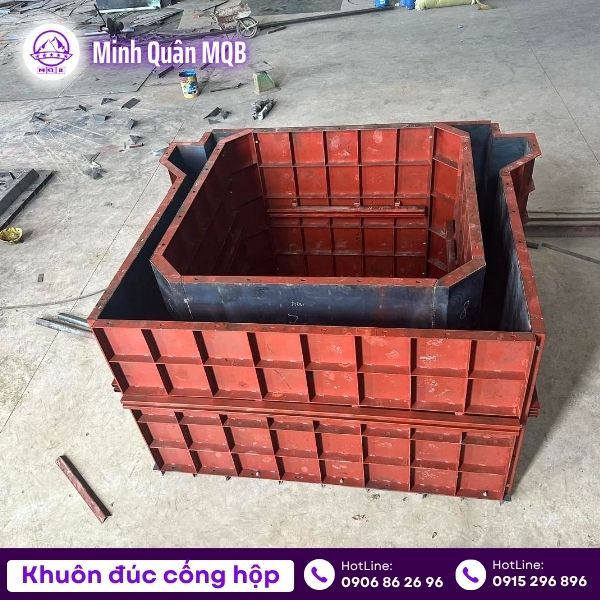

Minh Quân MQB: Nhận sản xuất khuôn thép đúc cống vuông theo yêu cầu

Minh Quân MQB nhận sản xuất khuôn thép đúc cống vuông và cống hộp theo bản vẽ thiết kế hoặc theo kích thước yêu cầu của khách hàng. Khuôn được chế tạo từ thép tấm chất lượng, gia công CNC, hàn kỹ, kiểm tra dung sai trước khi xuất xưởng. Phục vụ các cơ sở sản xuất bê tông đúc sẵn trên toàn quốc.

Dịch vụ bao gồm tư vấn thiết kế khuôn phù hợp với quy trình sản xuất thực tế tại xưởng, hỗ trợ lắp đặt và hướng dẫn sử dụng, bảo hành khuôn sau khi bàn giao.
