Trên một công trường bê tông đang đổ, không phải máy trộn, không phải cần cẩu mà chính những chiếc khuôn nhỏ dùng để lấy mẫu thử lại là thứ quyết định xem lô bê tông đó có được nghiệm thu hay không. Nghe có vẻ không cân xứng, nhưng đó là thực tế. Mẫu thử đúc trong khuôn mẫu bê tông hiện trường là bằng chứng pháp lý duy nhất để xác nhận cường độ bê tông đạt mác thiết kế. Nếu khuôn sai quy cách, mẫu thử ra kết quả lệch, cả lô bê tông có thể bị nghi ngờ dù thực tế đạt yêu cầu.
Vấn đề là thị trường hiện có rất nhiều loại khuôn với chất lượng và giá thành chênh lệch nhau khá lớn. Người mua thiếu kinh nghiệm dễ chọn sai, hoặc chọn đúng loại nhưng không khai thác hết tuổi thọ vì bảo quản không đúng.
Nội dung chính
- 1 1. Hiểu Vai Trò Của Khuôn Trong Quy Trình Kiểm Soát Chất Lượng Bê Tông
- 2 2. Vật Liệu Chế Tạo Khuôn Quyết Định Tuổi Thọ Và Độ Chính Xác
- 3 3. Những Sai Lầm Phổ Biến Khi Sử Dụng Khuôn Mẫu Bê Tông Hiện Trường
- 4 4. Cách Chọn Nhà Cung Cấp Và Những Điều Cần Làm Rõ Trước Khi Đặt Hàng
- 5 Hướng Dẫn Bảo Quản Để Kéo Dài Tuổi Thọ Khuôn
- 6 Câu Hỏi Thực Tế Hay Gặp Khi Mua
- 7 Kết
1. Hiểu Vai Trò Của Khuôn Trong Quy Trình Kiểm Soát Chất Lượng Bê Tông
Khuôn đúc mẫu không phải dụng cụ phụ
Nhiều nhà thầu nhỏ coi khuôn mẫu là thứ cần có cho đủ thủ tục, mua loại rẻ nhất rồi thay khi hỏng. Cách nghĩ này tiềm ẩn rủi ro thực sự. Khuôn đúc mẫu bê tông là thiết bị thí nghiệm, không phải vật tư tiêu hao thông thường.
Kích thước lòng khuôn phải chính xác tuyệt đối vì cường độ nén được tính trên diện tích tiết diện mẫu. Nếu lòng khuôn sai lệch dù chỉ 1mm đến 2mm, diện tích thực tế khác với diện tích danh nghĩa, kết quả lực nén đo được sẽ cho ra cường độ lệch so với thực tế. Đây không phải lý thuyết. Đây là nguồn gốc của không ít tranh chấp nghiệm thu giữa chủ đầu tư và nhà thầu.
Tiêu chuẩn nào đang áp dụng tại Việt Nam
Khuôn mẫu bê tông hiện trường tại Việt Nam phải đáp ứng yêu cầu trong TCVN 3105:2022 (phương pháp lấy mẫu và chế tạo mẫu thử bê tông). Tiêu chuẩn này quy định rõ kích thước mẫu, dung sai cho phép, vật liệu chế tạo khuôn và yêu cầu mặt trong khuôn.
Ngoài ra, với các dự án có yếu tố nước ngoài hoặc chủ đầu tư quốc tế, đôi khi cần khuôn đáp ứng tiêu chuẩn BS EN 12390-1 hoặc ASTM C31. Ba hệ tiêu chuẩn này có kích thước mẫu khác nhau, không thể dùng lẫn.
Xác định ngay từ đầu công trình bạn đang theo tiêu chuẩn nào, sau đó mới quyết định mua loại khuôn nào. Đây là bước mà không ít nhà thầu trẻ bỏ qua vì nghĩ “khuôn nào cũng vậy”.
Mẫu lập phương và mẫu trụ: hai hướng khác nhau

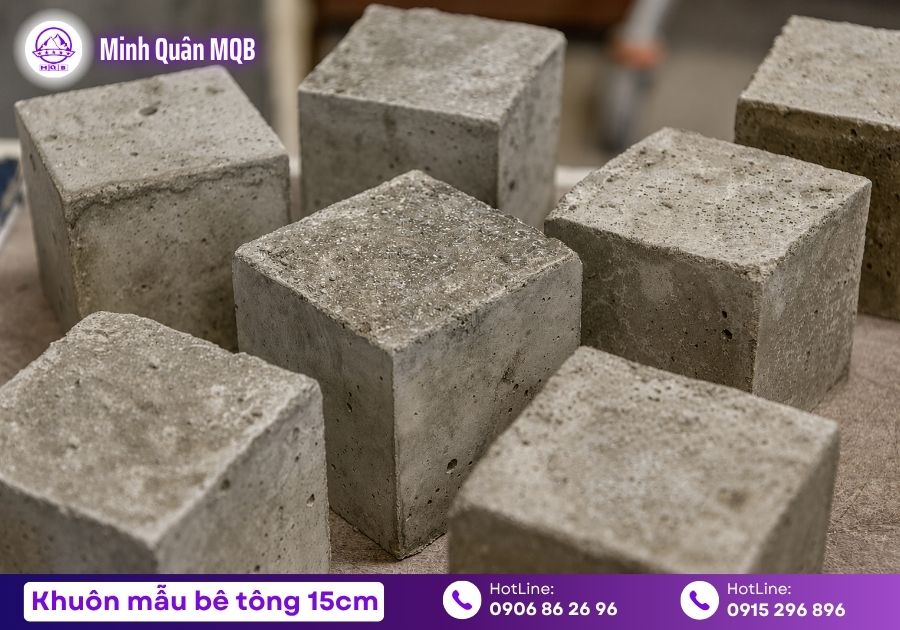

Tại Việt Nam, mẫu lập phương 150mm x 150mm x 150mm là chuẩn phổ biến nhất theo TCVN. Mẫu trụ 150mm x 300mm phổ biến hơn trong hệ tiêu chuẩn ASTM. Hai loại này cho kết quả cường độ khác nhau trên cùng một loại bê tông, không thể quy đổi đơn giản mà không có hệ số hiệu chỉnh.
Khuôn đúc mẫu lập phương phổ biến hơn ở công trình dân dụng và hạ tầng trong nước. Khuôn mẫu trụ dùng nhiều hơn ở các dự án có tư vấn giám sát nước ngoài hoặc dự án đặc thù yêu cầu riêng về phương pháp thử.
2. Vật Liệu Chế Tạo Khuôn Quyết Định Tuổi Thọ Và Độ Chính Xác
Ba loại vật liệu phổ biến trên thị trường hiện nay
Khuôn mẫu bê tông hiện nay được sản xuất từ ba vật liệu chính: thép, nhựa kỹ thuật (thường là HDPE hoặc polypropylene cứng) và gang đúc. Mỗi loại có đặc điểm riêng phù hợp với từng điều kiện sử dụng.
- Khuôn thép là loại truyền thống và vẫn phổ biến nhất trong các phòng thí nghiệm công trình lớn. Ưu điểm là độ cứng vững cao, kích thước ổn định qua nhiều lần sử dụng và chịu được va đập mạnh. Nhược điểm là nặng hơn, dễ rỉ nếu không bảo quản đúng, và giá mua ban đầu cao hơn khuôn nhựa.

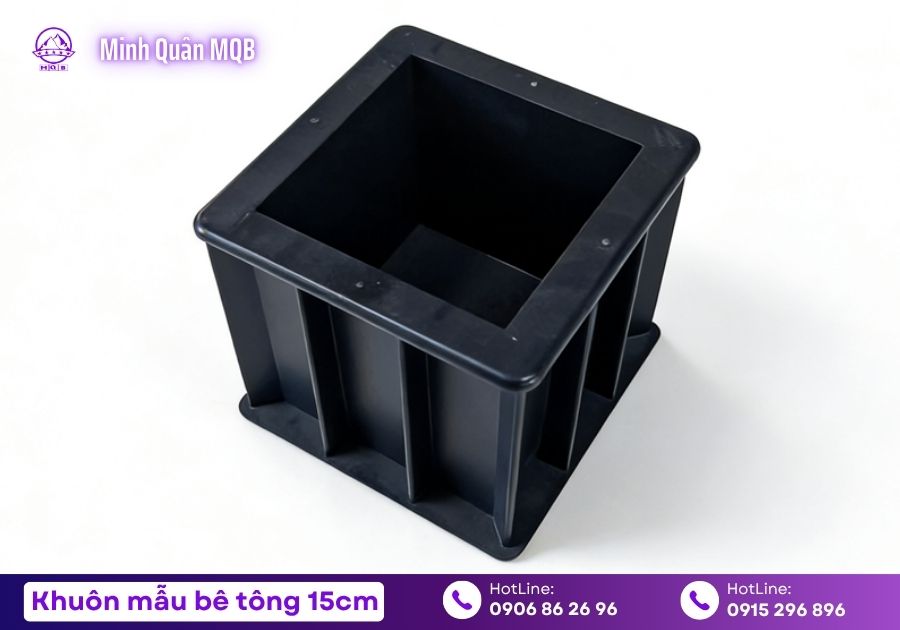

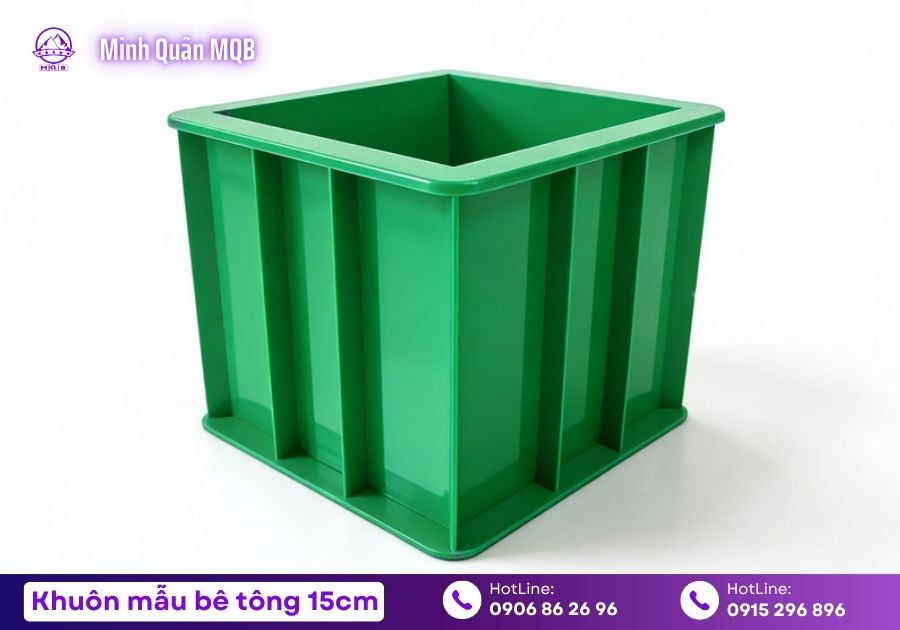

- Khuôn nhựa kỹ thuật ngày càng phổ biến vì nhẹ, không rỉ sét và dễ tách khuôn. Khuôn nhựa đúc mẫu bê tông loại tốt có thể dùng được từ 50 đến 100 lần nếu không bị va đập mạnh. Nhược điểm là dễ biến dạng nếu để nơi có nhiệt độ cao hoặc bị đè nén không đúng cách khi xếp chồng.
- Khuôn gang dùng trong một số phòng thí nghiệm chuyên nghiệp, chủ yếu cho mẫu lớn hoặc khuôn chuẩn hiệu chuẩn thiết bị. Ít gặp trên công trường thông thường vì nặng và chi phí cao.
Yêu cầu kỹ thuật bề mặt trong của khuôn
Bề mặt trong khuôn phải nhẵn, không rỗ, không gỉ và không bị biến dạng. Tiêu chuẩn TCVN yêu cầu độ nhám bề mặt trong không vượt quá một ngưỡng nhất định, đảm bảo mẫu bê tông sau tháo khuôn có bề mặt tiếp xúc phẳng để cho kết quả nén ép chính xác.
Khuôn đã qua sử dụng nhiều lần cần kiểm tra thường xuyên vì bề mặt trong có thể bị xước, bong lớp chống dính hoặc xuất hiện vết rỉ cục bộ. Những khiếm khuyết này ảnh hưởng đến bề mặt mẫu sau tháo khuôn, từ đó ảnh hưởng đến kết quả nén.
Độ kín khít của các mối ghép
Khuôn mẫu bê tông hiện trường thường có thiết kế tháo lắp được để dễ tháo khuôn sau khi bê tông đông cứng. Điểm yếu nhất của thiết kế này là mối ghép giữa các tấm thành khuôn và đáy khuôn.
Nếu mối ghép không kín, vữa bê tông sẽ chảy ra ngoài trong quá trình đổ và đầm, làm thay đổi tỉ lệ nước xi măng trong mẫu, dẫn đến mẫu thử không đại diện cho bê tông thực tế trong kết cấu. Đây là lỗi kỹ thuật không thấy rõ bằng mắt thường nhưng ảnh hưởng thực sự đến kết quả thử nghiệm.
Khi nhận khuôn mới, kiểm tra bằng cách ráp khuôn lại, đổ nước vào và quan sát trong 5 phút. Nếu thấy rỉ nước qua mối ghép là cần trả lại hoặc đề nghị thay thế.
3. Những Sai Lầm Phổ Biến Khi Sử Dụng Khuôn Mẫu Bê Tông Hiện Trường
Sai lầm số 1: Không bôi chất tách khuôn đúng cách
Đây là lỗi cơ bản nhưng xảy ra thường xuyên, đặc biệt với nhân viên lấy mẫu mới vào nghề. Không bôi chất tách khuôn hoặc bôi không đều sẽ khiến bê tông bám dính vào thành khuôn khi tháo. Khi dùng lực để tách, mẫu bê tông bị tác động cơ học, có thể xuất hiện vết nứt tế vi không nhìn thấy bằng mắt nhưng làm giảm kết quả cường độ nén.
Chất tách khuôn phổ biến là dầu khoáng hoặc dầu thực vật. Bôi một lớp mỏng đều lên toàn bộ bề mặt trong khuôn trước mỗi lần sử dụng. Không bôi quá dày vì dầu thừa có thể thấm vào bê tông ở lớp tiếp xúc và ảnh hưởng cục bộ đến cường độ bề mặt mẫu.
Sai lầm số 2: Đặt khuôn trên nền không phẳng
Khuôn phải được đặt trên mặt phẳng, cứng và ổn định trong suốt quá trình đổ mẫu và trong thời gian dưỡng hộ ban đầu tại hiện trường (thường 24 giờ đầu). Nếu khuôn đặt nghiêng hoặc mặt đỡ bị lún không đều, đáy mẫu sẽ không song song với mặt trên.
Khi đưa mẫu vào máy nén, hai mặt không song song sẽ tạo ra lực tập trung lệch tâm thay vì lực nén đều. Kết quả cường độ sẽ thấp hơn thực tế. Đây cũng là nguồn gốc của một số tranh chấp khi mẫu thử tại phòng thí nghiệm cho kết quả thấp hơn đáng kể so với thực tế kết cấu.
Sai lầm số 3: Vận chuyển mẫu không đúng cách
Sau khi đổ mẫu, 24 giờ đầu là giai đoạn bê tông chưa đủ cứng để chịu va đập. Vận chuyển khuôn có mẫu còn non này trên xe máy, xe tải không có đệm chống rung, hoặc xếp chồng khuôn lên nhau là những tình huống gây hỏng mẫu trước khi tháo khuôn.
Chuẩn quy trình là vận chuyển mẫu đến nơi dưỡng hộ sau 24 giờ, sau khi bê tông đã đủ cứng để chịu di chuyển nhẹ. Dùng xe có đệm hoặc khay cứng để giữ khuôn thẳng đứng trong quá trình vận chuyển.
Sai lầm số 4: Tái sử dụng khuôn quá tuổi thọ
Khuôn đúc thử nghiệm bê tông dù bằng thép hay nhựa đều có giới hạn số lần sử dụng. Khuôn nhựa loại tốt dùng được 50 đến 100 lần, khuôn thép có thể dùng nhiều hơn nếu bảo quản tốt. Nhưng khi khuôn đã biến dạng, mối ghép bị lỏng hoặc bề mặt trong bị xước sâu, cần loại bỏ dù về mặt hình thức khuôn trông vẫn nguyên.
Dấu hiệu cần thay khuôn: khe hở tại mối ghép lớn hơn 0,5mm, thành khuôn bị vồng ra khi siết chặt, đáy khuôn bị cong, bề mặt trong bị rỗ hoặc bong từng mảng. Dùng khuôn đã qua ngưỡng này đồng nghĩa với việc mọi mẫu thử đều có thể không đạt tiêu chuẩn, dù bê tông thực tế hoàn toàn đạt yêu cầu.
4. Cách Chọn Nhà Cung Cấp Và Những Điều Cần Làm Rõ Trước Khi Đặt Hàng
Khuôn mẫu bê tông không phải hàng hóa thông dụng
Không phải xưởng cơ khí nào cũng làm được khuôn đúng tiêu chuẩn thí nghiệm. Gia công đơn giản có thể tạo ra khuôn trông giống nhau về hình dáng, nhưng dung sai kích thước và chất lượng bề mặt trong là hai thứ khó kiểm soát nếu nhà sản xuất không hiểu yêu cầu của TCVN 3105.
Nhà cung cấp uy tín trong lĩnh vực này thường có một trong hai đặc điểm: họ chuyên cung cấp thiết bị thí nghiệm vật liệu xây dựng, hoặc họ có hợp đồng cung ứng cho các phòng thí nghiệm LAS-XD được Bộ Xây dựng công nhận. Hai điều kiện này không đảm bảo tuyệt đối nhưng là bộ lọc tốt để rút ngắn danh sách.
Thông số cần yêu cầu nhà cung cấp cung cấp bằng văn bản
Trước khi đặt hàng, yêu cầu nhà cung cấp cung cấp tài liệu về các thông số sau:
- Kích thước lòng khuôn và dung sai cho phép, tính bằng mm.
- Vật liệu chế tạo: mác thép hoặc loại nhựa cụ thể.
- Độ nhám bề mặt trong khuôn, nếu có chứng chỉ đo kiểm.
- Số lần sử dụng khuyến nghị của nhà sản xuất.
- Tiêu chuẩn sản xuất được áp dụng.
Nhà cung cấp không thể cung cấp các thông tin này thường là đơn vị gia công theo cảm tính, không theo tiêu chuẩn kỹ thuật cụ thể.
So sánh giá theo chi phí trên mỗi lần sử dụng, không theo giá mua
Khuôn nhựa giá 80.000 đồng dùng được 30 lần có chi phí mỗi lần khoảng 2.700 đồng. Khuôn nhựa chất lượng tốt giá 150.000 đồng dùng được 100 lần có chi phí mỗi lần 1.500 đồng. Cách so sánh này cho thấy khuôn rẻ hơn không nhất thiết là lựa chọn kinh tế hơn.
Với khuôn mẫu bê tông hiện trường bằng thép, chi phí mua ban đầu cao hơn đáng kể nhưng tuổi thọ có thể lên đến vài trăm lần nếu bảo quản đúng. Với phòng thí nghiệm hoặc nhà thầu có khối lượng thử nghiệm lớn và liên tục, khuôn thép thường hợp lý hơn về lâu dài.
Điều kiện bảo hành và hỗ trợ sau mua
Khuôn thí nghiệm bê tông là sản phẩm yêu cầu độ chính xác cao. Nếu nhận hàng và phát hiện kích thước lệch hoặc mối ghép không kín, nhà cung cấp phải có chính sách đổi trả rõ ràng. Không ít đơn vị bán xong là từ chối trách nhiệm với lý do “hàng đặt theo yêu cầu không hoàn trả”.
Yêu cầu kiểm tra mẫu thực tế trước khi nhận lô hàng lớn. Đo kích thước ít nhất 3 đến 5 chiếc ngẫu nhiên trong lô, ráp khuôn và kiểm tra độ kín. Bước này tốn khoảng 20 đến 30 phút nhưng tránh được rủi ro nhận cả lô khuôn không đạt chuẩn.
Hướng Dẫn Bảo Quản Để Kéo Dài Tuổi Thọ Khuôn
Đây là phần mà nhiều người mua bỏ qua sau khi đã chọn được khuôn tốt. Bảo quản đúng cách có thể tăng gấp đôi số lần sử dụng của khuôn, tiết kiệm đáng kể chi phí vật tư cho phòng thí nghiệm hoặc tổ thí nghiệm hiện trường.
Với khuôn thép, sau mỗi lần sử dụng cần vệ sinh sạch phần bê tông bám dính bằng dụng cụ cứng không làm xước bề mặt, lau khô và bôi một lớp mỏng dầu bảo quản trước khi cất. Không xếp khuôn không có đệm lót trực tiếp lên nhau vì dễ làm trầy xước bề mặt trong.
Với khuôn nhựa đúc mẫu thử bê tông, tránh để nơi có nhiệt độ trên 50 độ C (không để trong xe hoặc kho tôn không thông gió vào mùa hè). Không xếp chồng quá nhiều lớp khi khuôn chưa ráp vì áp lực tích lũy sẽ làm biến dạng thành khuôn theo thời gian. Vệ sinh bằng nước và bàn chải mềm, không dùng dung môi hóa học mạnh vì có thể làm giòn nhựa.
Khuôn đã dùng cần được kiểm tra kích thước định kỳ, ít nhất mỗi 3 tháng một lần với công trường sử dụng thường xuyên. Dùng thước kẹp đo kích thước lòng khuôn theo ba hướng. Nếu sai lệch vượt quá dung sai cho phép theo tiêu chuẩn, loại bỏ ngay dù khuôn trông vẫn bình thường.
Câu Hỏi Thực Tế Hay Gặp Khi Mua
Một công trình cần bao nhiêu khuôn?
Phụ thuộc vào khối lượng bê tông đổ mỗi ngày và tần suất lấy mẫu theo yêu cầu tiêu chuẩn. Theo TCVN, với mỗi 50m³ bê tông hoặc mỗi ca đổ cần lấy ít nhất một tổ mẫu (thường 3 viên). Một công trình đổ 150m³ mỗi ngày cần ít nhất 9 khuôn cho ngày đó, cộng thêm số khuôn đang dưỡng hộ từ các ngày trước. Thực tế nên có tối thiểu 30 đến 50 khuôn cho công trường cỡ trung.
Khuôn 100mm có được không nếu đã có khuôn 150mm?
Không thể dùng thay thế. Kích thước mẫu khác nhau cho hệ số kết quả khác nhau. Khuôn 100mm thường dùng cho bê tông có cốt liệu nhỏ hơn 20mm, trong khi khuôn 150mm phù hợp với cốt liệu đến 40mm. Dùng sai khuôn là vi phạm quy trình lấy mẫu và kết quả thử nghiệm có thể bị từ chối bởi đơn vị kiểm định.
Khuôn nhựa có được công nhận như khuôn thép không?
Có, nếu khuôn nhựa đáp ứng đầy đủ yêu cầu kỹ thuật của TCVN về kích thước và độ cứng vững. Tiêu chuẩn không quy định vật liệu bắt buộc mà quy định yêu cầu kết quả. Thực tế nhiều phòng thí nghiệm LAS-XD hiện dùng khuôn nhựa chất lượng cao song song với khuôn thép.
Kết
Trong công tác kiểm soát chất lượng bê tông, khuôn mẫu bê tông hiện trường là mắt xích đầu tiên và thường bị xem nhẹ nhất. Người ta đầu tư vào máy nén bê tông hàng trăm triệu đồng, thuê kỹ thuật viên lành nghề, nhưng lại tiết kiệm vài chục nghìn đồng trên mỗi chiếc khuôn. Mà chính chiếc khuôn đó lại quyết định độ tin cậy của toàn bộ chuỗi thử nghiệm.
Lựa chọn đúng loại khuôn, hiểu tiêu chuẩn áp dụng, sử dụng và bảo quản đúng quy trình không phải là chuyện cao siêu. Nhưng làm được ba điều đó đồng nghĩa với việc số liệu thử nghiệm bê tông của bạn có giá trị thực sự, không chỉ là thủ tục giấy tờ cho xong. Đó là sự khác biệt giữa một hồ sơ nghiệm thu vững chắc và một hồ sơ chỉ trông vững chắc.
