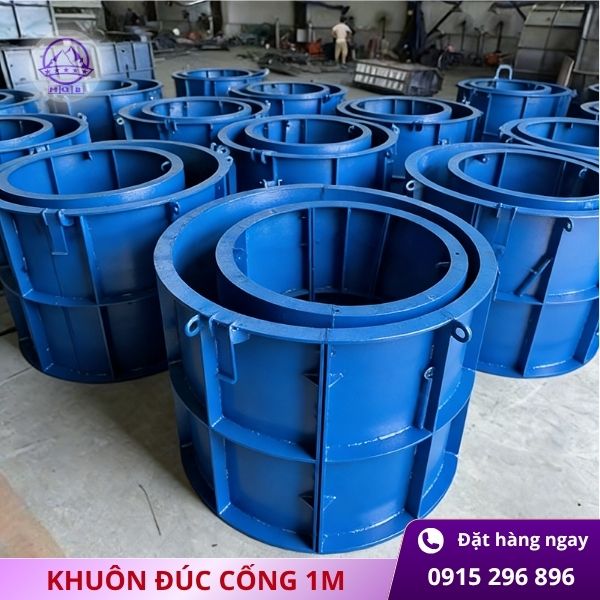

Việc thiết kế khuôn đúc cống bi không loe yêu cầu sự tính toán kỹ lưỡng tại các vị trí chịu tác động lớn nhất. Nhiều nhà thi công thắc mắc liệu khuôn đúc cống bi không loe có thực sự cần gia cố tại những điểm ghép khuôn hay không. Câu trả lời dựa trên phân tích áp lực bê tông và độ bền vật liệu khuôn thép.
Khuôn đúc cống bi không loe phải chịu lực đẩy từ bê tông tươi theo mọi hướng, với cường độ lớn nhất ở phần giữa chiều cao. Nếu vị trí ghép khuôn không được gia cố, khả năng xảy ra hiện tượng “thùng không kín” ở điểm ghép là rất cao. Bài viết này sẽ đi vào chi tiết về các yếu tố kỹ thuật quyết định liệu khuôn thép có cần gia cố hay không.
Nội dung chính
Các vấn đề tại vị trí ghép khuôn đúc cống
Hiện tượng rò rỉ bê tông tại mối ghép

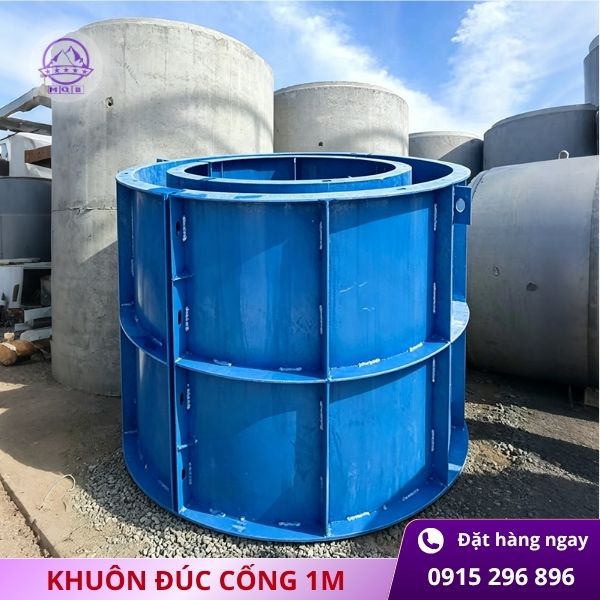

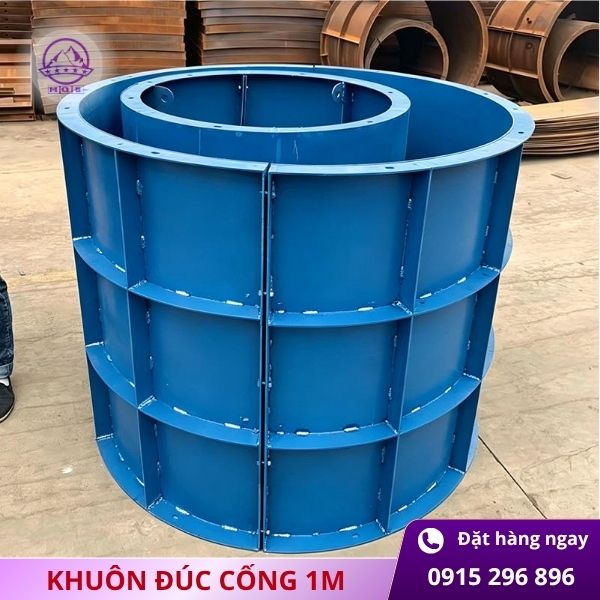

Khuôn đúc cống bi không loe được ghép từ các phần mềm hoặc ba phần khác nhau tùy kích thước đường kính. Vị trí ghép là chỗ hai mảnh thép kết nối với nhau. Khi đổ bê tông, áp lực từ bên trong tác động lên toàn bộ thành ống, bao gồm cả mối ghép.
Nếu không gia cố, bê tông tươi sẽ tìm được khe hở giữa hai mảnh khuôn, chảy ra ngoài, tạo thành “rò rỉ”. Hiện tượng này làm hỏng hàng loạt sản phẩm ống cống. Các điểm rò rỉ sẽ để lại các “mỏm” hoặc “vết” trên bề mặt ống, ảnh hưởng đến tính thẩm mỹ và thậm chí khả năng lắp ráp về sau.
Sự thay đổi hình dáng và sai lệch chiều kích
Áp lực bê tông không chỉ gây rò rỉ mà còn có khả năng làm thay đổi hình dáng khuôn đúc cống bi không loe. Nếu vị trí ghép không được gia cố, hai mảnh khuôn sẽ co giãn không đều, dẫn đến sai lệch chiều kích.
Thường xảy ra hiện tượng một mảnh khuôn bị đẩy lệch ra ngoài khoảng 2-5 mm so với mảnh kia. Điều này tạo ra:
- Sai lệch đường kính ống cống vượt quá tiêu chuẩn cho phép (±2 mm)
- Bề mặt ống không có chiều dày đều, gây yếu tại một số vị trí
- Khó tháo lắp khuôn sau khi bê tông đông
Áp lực bê tông tác động lên khuôn đúc cống bi không loe
Công thức tính áp lực
Áp lực bê tông tác động lên khuôn đúc cống không phải là hằng số mà thay đổi theo độ sâu. Công thức tính áp lực ngang (hướng ra ngoài) là:
P = ρ × g × h + Pa
Trong đó:
- ρ là khối lượng riêng của bê tông (khoảng 2.400 kg/m³)
- g là gia tốc trọng lực (9,81 m/s²)
- h là độ sâu tính từ bề mặt bê tông
- Pa là áp suất từ sự chặt (nếu có máy giảm chặt)
Với khuôn đúc cống đường kính 1 m, chiều cao khuôn 1 m, áp lực lớn nhất xảy ra ở điểm giữa, khoảng 10-12 kPa. Áp lực này tác động ra ngoài khuôn, cố gắng “mở” những mảnh khuôn ra.
Phân tích lực tác động tại vị trí ghép
Tại vị trí ghép khuôn đúc cống bi không loe, áp lực bê tông được phân bố dọc theo toàn bộ đường nối ghép. Tuy lực riêng lẻ ở mỗi điểm không quá lớn, nhưng tích lũy lại tạo thành một lực đẩy tổng hợp khá đáng kể.
Với khuôn đường kính 800 mm, chiều dài đường ghép khoảng 2.500 mm, áp lực trung bình 8 kPa, tổng lực đẩy tại mối ghép là:
F = 8 kPa × 2.500 mm = 20 kN (khoảng 2 tấn)
Lực này đủ để làm co giãn khuôn thép nếu không có giải pháp gia cố.
Giải pháp gia cố khuôn đúc cống bi không loe
Sử dụng các thanh gia cố ngang

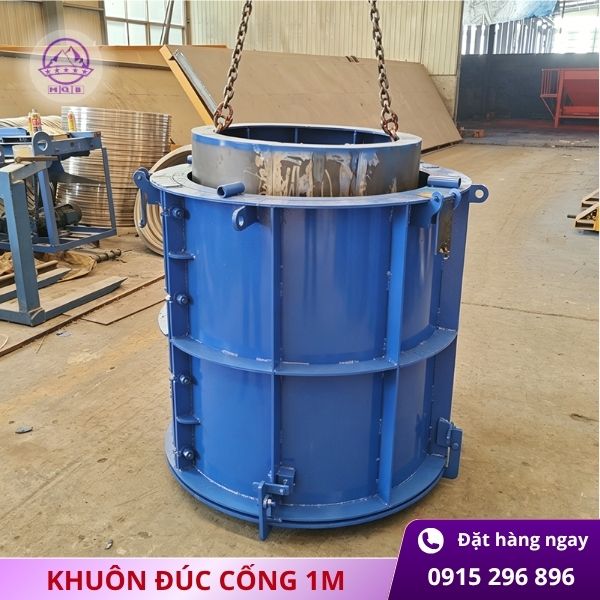

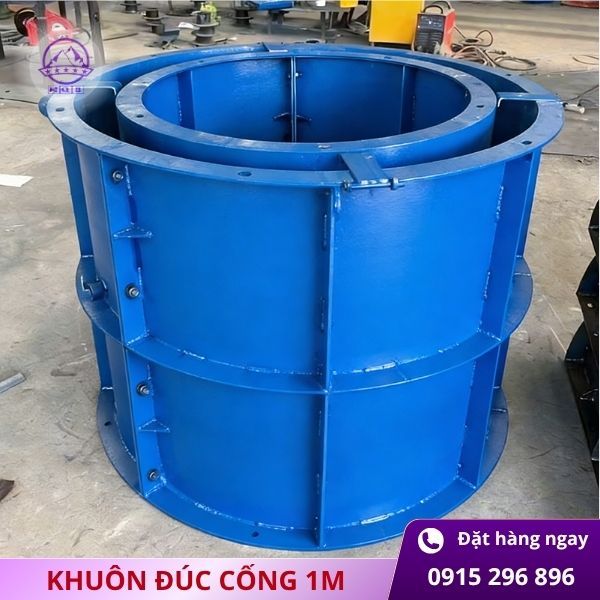

Khuôn đúc cống bi không loe cần được trang bị các thanh gia cố (tie bar hoặc transverse bar) chạy ngang qua toàn bộ chiều cao. Các thanh này được đặt ở vị trí ghép khuôn, chịu trách nhiệm giữ hai mảnh khuôn không bị tách ra.
Thanh gia cố thường là thép tròn đường kính 12-16 mm, được vít chặt vào hai mảnh khuôn bằng vít bulon M10-M12. Khoảng cách giữa các thanh gia cố thường từ 150-250 mm tùy đường kính ống.
Khuôn đúc cống bi không loe có chất lượng tốt thường được trang bị 6-10 thanh gia cố dọc theo chiều cao. Với ống đường kính lớn (trên 1,2 m), số lượng thanh gia cố tăng thêm.
Thiết kế khóa cơ học
Ngoài thanh gia cố, khuôn đúc cống cần có hệ thống khóa cơ học tại vị trí ghép. Đây có thể là các phần lồi vào các phần lõm (giống hình chữ L hoặc chữ T), tạo thành liên kết có hình học không thể tách rời.
Thiết kế khóa cơ học giúp:
- Ngăn chặn chuyển động ngang giữa hai mảnh khuôn
- Tăng độ bền của mối ghép mà không cần thanh gia cố quá dày
- Giảm chi phí do giảm được số lượng hoặc kích thước thanh gia cố
Khuôn đúc cống bi không loe hiện đại thường kết hợp cả khóa cơ học lẫn thanh gia cố để đạt độ an toàn tối đa.
Tiêu chuẩn và yêu cầu kỹ thuật
Tiêu chuẩn thiết kế khuôn thép
Các tiêu chuẩn TCVN hoặc tiêu chuẩn quốc tế yêu cầu khuôn đúc cống bi không loe phải:
- Chịu được áp lực bê tông tối thiểu 1,5 lần áp lực dự kiến
- Không biến dạng quá 2 mm ở bất kỳ vị trí nào
- Mối ghép phải kín hoàn toàn, không có bất kỳ khe hở nào cho phép bê tông rỉ ra
Để đáp ứng những yêu cầu này, gia cố vị trí ghép khuôn đúc cống bi không loe là bắt buộc, không phải tùy chọn.
Chọn lựa vật liệu và loại khuôn
Thép được dùng cho khuôn thường là thép cấp St37 hoặc St52 (theo tiêu chuẩn Châu Âu). Các khuôn chất lượng cao sử dụng thép St52 hoặc tương đương, có độ bền chảy cao hơn, cho phép thiết kế thanh gia cố nhỏ hơn nhưng hiệu quả hơn.
Khuôn đúc cống được mạ kẽm để chống gỉ và tăng tuổi thọ. Chất lượng mạ ảnh hưởng đến khả năng chống ăn mòn, đặc biệt khi khuôn được sử dụng lặp lại nhiều lần.
Quy trình kiểm tra và bảo dưỡng
Kiểm tra trước khi sử dụng
Trước mỗi lần đổ bê tông, khuôn đúc cống bi cần được kiểm tra kỹ lưỡng:
- Kiểm tra các thanh gia cố có còn nguyên vẹn, không bị hỏng, gãy hay mắc lại
- Kiểm tra mối ghép có còn kín hoặc có dấu hiệu rò rỉ từ lần đúc trước
- Kiểm tra các bộ phận khóa cơ học hoạt động bình thường
- Vệ sinh sạch bền mặt khuôn, tránh các mảnh bê tông cũ bám dính
Bảo dưỡng và sửa chữa
Khuôn đúc cống bi có tuổi thọ dài nếu được bảo dưỡng tốt. Sau khoảng 50-100 lần sử dụng, nên kiểm tra lại độ chặt của các thanh gia cố. Nếu thấy lỏng, phải vít chặt lại bằng cờ lê thích hợp, tránh vít quá chặt gây hỏng ren.
Nếu phát hiện vết rò rỉ bê tông ở vị trí ghép của khuôn thép, cần tháo khuôn ra, kiểm tra mối ghép. Nếu chỉ là bê tông dính, làm sạch bằng chổi thép. Nếu có khe hở hoặc hư hỏng cấu trúc, phải sửa chữa hoặc thay thế khuôn.
Kết luận về gia cố khuôn đúc cống bi không loe
Trả lời câu hỏi ban đầu: Có, khuôn đúc cống bi không loe bắt buộc phải gia cố vị trí ghép khuôn. Không có cách nào đảm bảo an toàn mà không gia cố. Áp lực bê tông tác động lên khuôn thép, và vị trí ghép là điểm yếu nhất.
Khuôn thép chất lượng tốt đã được thiết kế với hệ thống gia cố toàn diện: thanh gia cố, khóa cơ học, và phần vát đặc biệt tại mối ghép. Các nhà sản xuất uy tín luôn tuân theo tiêu chuẩn kỹ thuật trong thiết kế khuôn đúc cống bi.
Khi chọn khuôn, hãy đặc biệt chú ý đến chất lượng hệ thống gia cố. Một khuôn rẻ nhưng thiếu gia cố sẽ gây ra tổn thất lớn qua các lần sản xuất bị lỗi. Đầu tư vào khuôn thép có gia cố hoàn chỉnh sẽ mang lại hiệu quả kinh tế cao hơn trong dài hạn.
