Trong dây chuyền sản xuất cọc bê tông ly tâm, có một thiết bị mà người ta thường bỏ qua khi lập kế hoạch đầu tư ban đầu nhưng lại quyết định gần như toàn bộ chất lượng đầu ra: đó là khuôn thép. Không phải máy quay ly tâm, không phải trạm trộn bê tông mà chính là bộ khuôn đúc. Khuôn đúc cọc ly tâm kém chất lượng gây ra hàng loạt vấn đề tưởng chừng nhỏ nhưng tích lũy thành thiệt hại lớn: cọc không đạt dung sai kích thước, bề mặt rỗ khí, khó tháo khuôn làm chậm ca sản xuất, khuôn hỏng sau vài trăm mẻ.
Nội dung chính
- 1 Lý do 1: Độ chính xác của khuôn quyết định trực tiếp chất lượng cọc
- 2 Lý do 2: Tuổi thọ khuôn quyết định chi phí khấu hao và giá thành sản phẩm
- 3 Lý do 3: Thiết kế khuôn chuẩn giúp tăng năng suất ca sản xuất và giảm sự cố máy quay
- 4 Các thông số kỹ thuật cần nắm khi lựa chọn khuôn đúc cọc ly tâm
- 5 Kiểm tra nghiệm thu khuôn trước khi đưa vào sản xuất
- 6 Bảo trì khuôn đúc cọc tròn trong quá trình sử dụng
Lý do 1: Độ chính xác của khuôn quyết định trực tiếp chất lượng cọc
Cọc bê tông ly tâm được kiểm tra nghiệm thu theo nhiều chỉ tiêu, nhưng hai chỉ tiêu đầu tiên bị loại ngay trên công trường thường là độ thẳng và dung sai đường kính. Cả hai đều bắt nguồn từ khuôn.
Dung sai khuôn ảnh hưởng đến dung sai cọc như thế nào

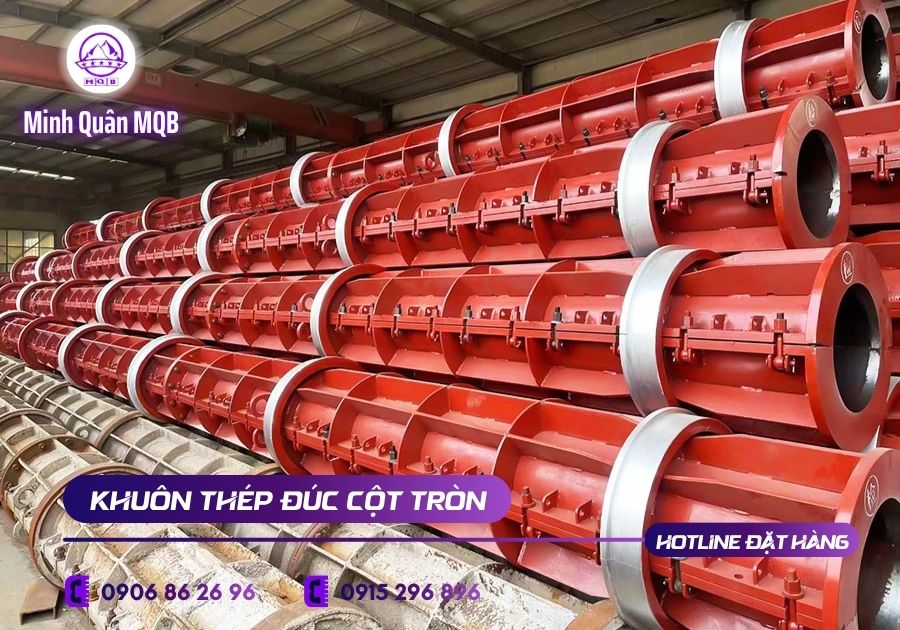

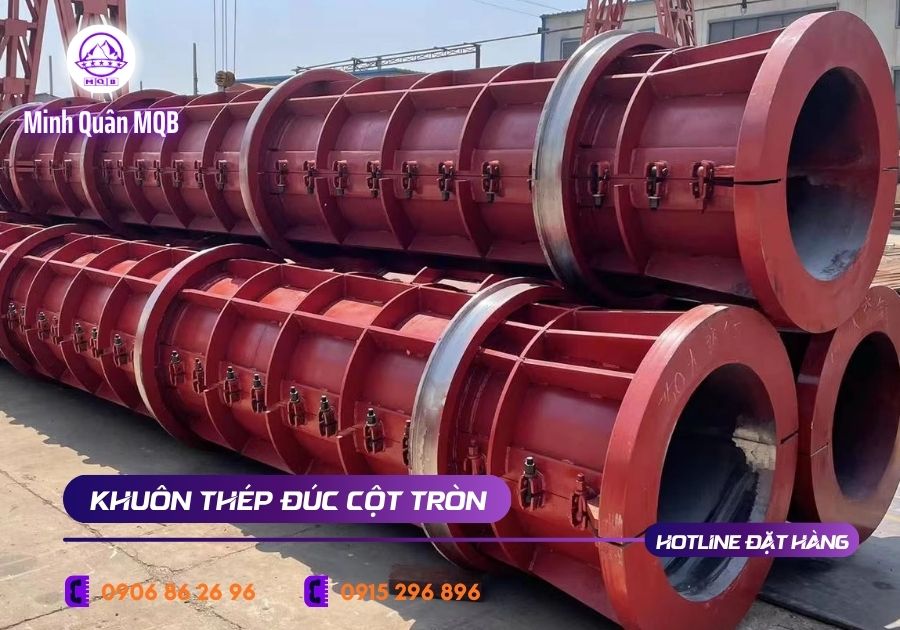

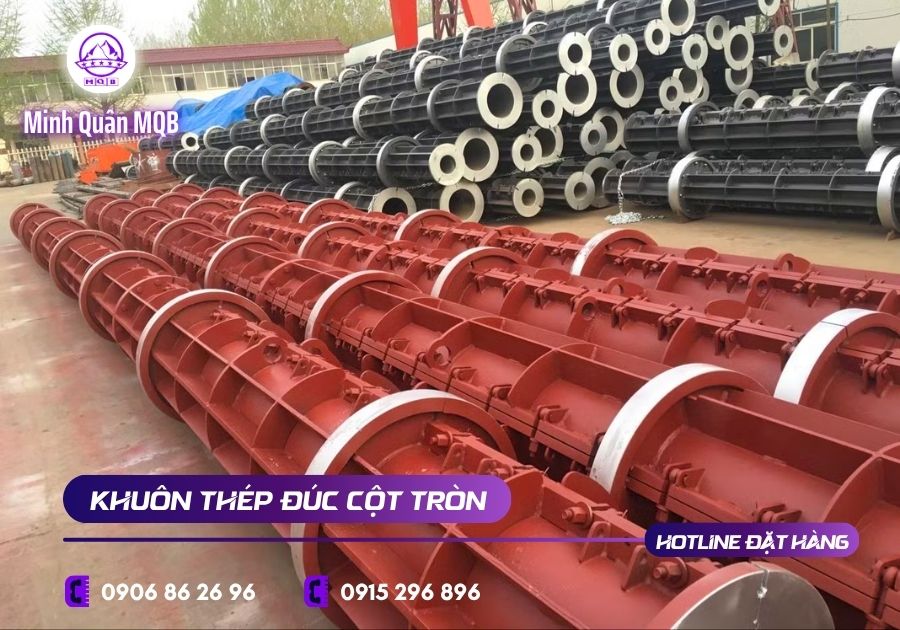

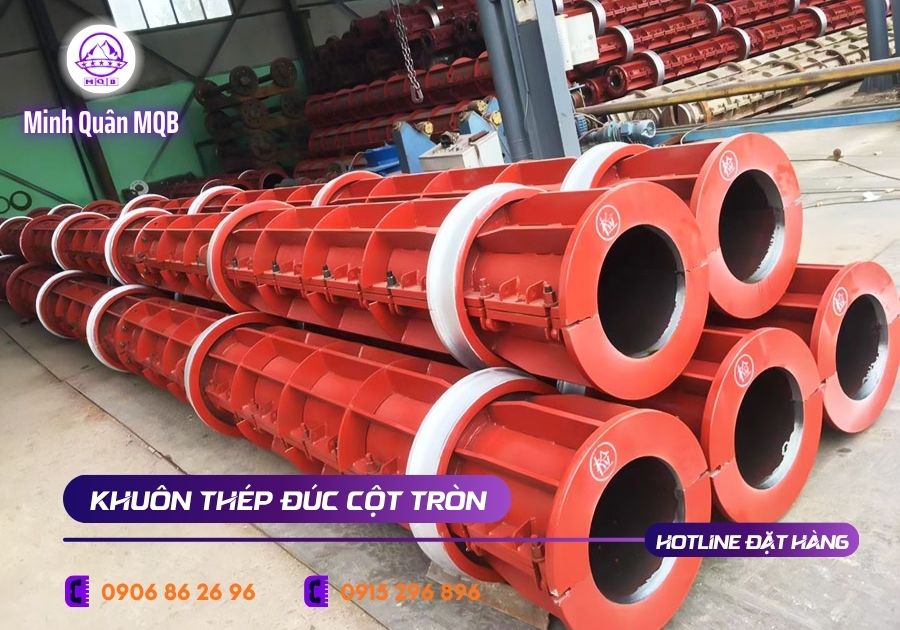

Khuôn đúc cọc ly tâm gồm hai nửa vỏ thép ghép lại tạo thành ống tròn. Trong quá trình quay ly tâm, bê tông được phân bổ đều ra thành khuôn nhờ lực ly tâm. Nếu hai nửa khuôn không khít hoặc đường kính trong không đồng đều theo chiều dài, cọc thành phẩm sẽ có mặt phân khuôn lồi, đường kính thiếu đồng đều hoặc chiều dày thành cọc không ổn định.
Tiêu chuẩn TCVN 7888:2014 quy định dung sai đường kính ngoài cọc không vượt quá 5mm và độ thẳng không quá 1/1000 chiều dài. Để cọc đạt được dung sai này, khuôn phải được gia công với độ chính xác cao hơn, thường yêu cầu dung sai chế tạo khuôn không quá 2 đến 3mm trên toàn chiều dài. Đây là lý do khuôn thép đúc cọc tròn phải được gia công trên máy CNC hoặc máy tiện chuyên dụng, không thể sản xuất bằng phương pháp thủ công.
Bề mặt trong khuôn và chất lượng bề mặt cọc
Bề mặt trong của khuôn cọc ly tâm cần được mài nhẵn đến độ nhám Ra không quá 3.2 micromet. Khuôn có bề mặt thô, rỗ hoặc bị ăn mòn sẽ cho ra cọc có bề mặt ngoài không đẹp, dễ bị bong tróc lớp bảo vệ và khó đạt yêu cầu về độ thấm nước trong các công trình tiếp xúc với môi trường ăn mòn.
Mặt trong khuôn còn ảnh hưởng đến lực tháo khuôn. Khuôn nhẵn, được xử lý chống dính tốt giúp tháo cọc nhanh, không làm trầy xước bề mặt cọc và giảm hao mòn khuôn theo thời gian. Khuôn thô hoặc đã bị oxy hóa lớp bề mặt khiến cọc dính khuôn, phải dùng lực tháo lớn và dễ gây nứt đầu cọc.
Khóa khuôn và ổn định hình học trong quá trình quay
Khuôn cọc ly tâm chịu lực ly tâm lớn trong suốt quá trình quay ở tốc độ cao, thường từ 400 đến 800 vòng/phút tùy đường kính. Bộ khóa khuôn phải đảm bảo hai nửa khuôn không bị hở hoặc lệch trong suốt thời gian quay. Khóa khuôn yếu hoặc không đồng đều gây ra vữa xi măng bị vắt ra ngoài tại mặt phân khuôn, tạo ba via, làm cọc mất đồng tâm và có thể gây mất cân bằng khiến máy quay bị rung lắc mạnh.
Lý do 2: Tuổi thọ khuôn quyết định chi phí khấu hao và giá thành sản phẩm
Khuôn thép đúc cọc ly tâm là hạng mục đầu tư có giá trị lớn trong dây chuyền sản xuất. Số mẻ sản xuất được trên mỗi bộ khuôn ảnh hưởng trực tiếp đến giá thành từng cây cọc, và đây là con số mà bộ phận kế hoạch nhà máy theo dõi rất sát.
Thép khuôn và xử lý nhiệt quyết định vòng đời sử dụng

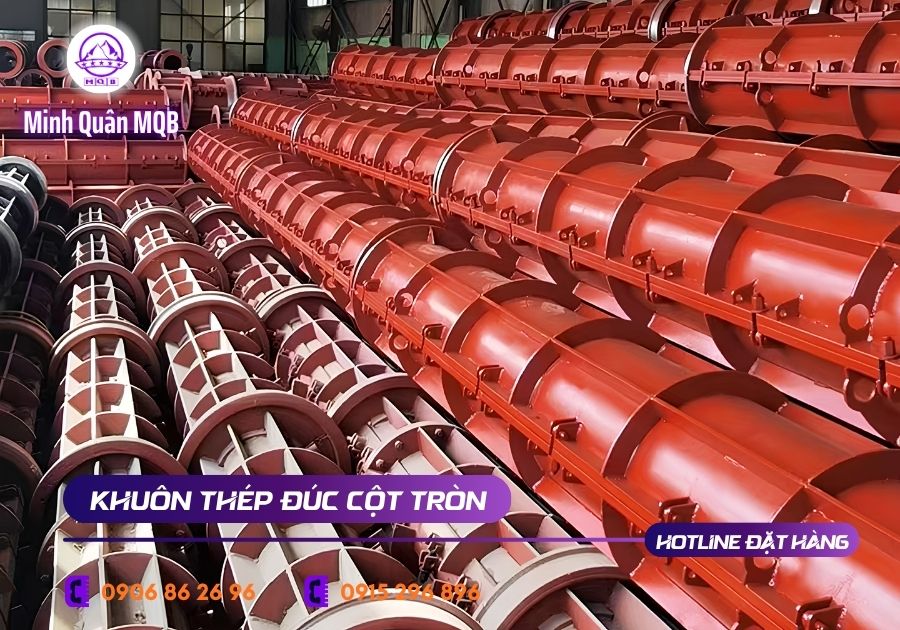

Khuôn đúc cọc ly tâm chất lượng cao thường được sản xuất từ thép tấm CT3 hoặc SS400 độ dày phù hợp theo đường kính cọc, qua quá trình hàn, gia công cơ và xử lý nhiệt để giảm ứng suất dư. Thép sau xử lý nhiệt ít bị biến dạng khi chịu nhiệt độ cao trong môi trường dưỡng hộ hơi nước, vốn là quy trình bắt buộc trong sản xuất cọc ly tâm ứng lực trước.
Khuôn thép đúc cọc tròn chất lượng kém, không qua xử lý nhiệt, sẽ bị cong vênh sau vài trăm mẻ dưỡng hộ. Khuôn cong không chỉ làm cọc không đạt độ thẳng mà còn gây hở mặt phân khuôn, tăng ba via và buộc phải điều chỉnh hoặc thay thế sớm hơn dự kiến.
Số mẻ thực tế và bài toán chi phí khấu hao
Khuôn thép đúc cọc ly tâm chất lượng tốt thường đạt từ 3.000 đến 5.000 mẻ sản xuất trước khi cần đại tu hoặc thay thế. Khuôn kém chất lượng có thể chỉ đạt 500 đến 1.000 mẻ. Khi chia giá mua khuôn cho số mẻ thực tế, chi phí khấu hao trên mỗi cây cọc chênh lệch đáng kể.
Ví dụ đơn giản: bộ khuôn đường kính 400mm dài 12m giá 80 triệu đồng, đạt 4.000 mẻ, khấu hao 20.000 đồng/cây. Bộ khuôn giá 50 triệu nhưng chỉ đạt 800 mẻ, khấu hao lên tới 62.500 đồng/cây, gấp hơn 3 lần. Nhà máy sản xuất cọc ở quy mô vài nghìn cây/tháng, con số này tích lũy thành hàng trăm triệu đồng mỗi năm.
Bảo trì và khả năng phục hồi khuôn sau sử dụng
Khuôn thép chất lượng cao có thể đại tu và phục hồi bề mặt nhiều lần. Quy trình thường gồm làm sạch bề mặt, mài lại mặt trong và kiểm tra lại độ thẳng của vỏ khuôn. Chi phí đại tu thường bằng 15 đến 25% giá khuôn mới nhưng cho vòng đời sử dụng thêm tương đương 1.500 đến 2.000 mẻ. Với khuôn kém chất lượng, vỏ thép quá mỏng hoặc đã biến dạng nhiều, đại tu không mang lại hiệu quả kinh tế và buộc phải thay mới toàn bộ.
Lý do 3: Thiết kế khuôn chuẩn giúp tăng năng suất ca sản xuất và giảm sự cố máy quay
Năng suất của một dây chuyền sản xuất cọc ly tâm không chỉ phụ thuộc vào công suất máy quay hay tốc độ trộn bê tông. Thời gian lắp và tháo khuôn, thời gian cân bằng khuôn trên máy quay và tần suất sự cố đều ảnh hưởng trực tiếp đến số ca sản xuất thực tế mỗi ngày.
Hệ thống khóa nhanh và thời gian lắp tháo khuôn
Khuôn đúc cọc ly tâm hiện đại sử dụng hệ thống bulông khóa khuôn dạng lệch tâm hoặc chốt nhanh thay cho bulông thường. Hệ thống này rút ngắn thời gian lắp ghép hai nửa khuôn từ 15 đến 20 phút xuống còn 5 đến 7 phút. Với dây chuyền chạy 2 đến 3 ca/ngày, mỗi ca sản xuất từ 8 đến 12 bộ khuôn, tiết kiệm thời gian lắp tháo khuôn cộng lại lên đến 1 đến 2 giờ/ca. Đây là khoảng thời gian đủ để sản xuất thêm 1 đến 2 cây cọc.
Cân bằng khuôn và ổn định khi quay ly tâm
Khuôn không cân bằng là nguyên nhân phổ biến gây rung lắc máy quay, mòn ổ bi sớm và trong trường hợp nặng có thể làm hỏng trục máy. Khuôn thép đúc cọc tròn được gia công cân bằng tốt có phân bố khối lượng đồng đều theo chu vi, giảm rung động khi quay ở tốc độ cao.
Nhà máy sản xuất cọc nào cũng có kinh nghiệm về chi phí thay ổ bi máy quay do khuôn mất cân bằng. Một lần thay ổ bi và căn chỉnh lại máy quay có thể tốn từ 5 đến 15 triệu đồng chưa kể thời gian dừng máy. Nếu nguyên nhân là do khuôn kém chất lượng thì chi phí này lặp đi lặp lại và khó khắc phục triệt để nếu không thay khuôn.
Tiêu chuẩn hóa khuôn và quản lý dây chuyền
Khuôn được gia công theo tiêu chuẩn nhất quán giúp nhà máy quản lý dây chuyền dễ hơn. Các bộ khuôn cùng quy cách có thể dùng chung phụ kiện khóa khuôn và gioăng bịt, giảm chi phí phụ tùng dự phòng. Công nhân quen với một loại khuôn cũng thao tác nhanh hơn, ít sai sót hơn so với làm việc với nhiều loại khuôn khác nhau về thiết kế khóa và cấu trúc ghép nối.
Các thông số kỹ thuật cần nắm khi lựa chọn khuôn đúc cọc ly tâm
Trước khi đặt hàng khuôn, bộ phận kỹ thuật cần xác định rõ một số thông số để tránh sai sót tốn kém.
- Đường kính cọc: phổ biến từ 300mm đến 600mm, một số dây chuyền dùng đến 800mm hoặc 1000mm cho cọc đường kính lớn.
- Chiều dài khuôn: thường từ 6m đến 16m, phụ thuộc vào quy cách cọc sản phẩm của nhà máy.
- Chiều dày vỏ thép: từ 8mm đến 16mm tùy đường kính khuôn, cần tính toán đủ cứng để chịu lực ly tâm.
- Số lượng vòng đai gia cường: phân bổ đều theo chiều dài để chống biến dạng vỏ khuôn khi chịu nhiệt.
- Hệ thống khóa khuôn: đặt hàng rõ loại bulông thường hay chốt nhanh, ảnh hưởng đến giá và tốc độ thao tác.
- Xử lý bề mặt trong: yêu cầu mài nhẵn và độ nhám Ra khi đặt hàng để kiểm tra nghiệm thu.
Kiểm tra nghiệm thu khuôn trước khi đưa vào sản xuất
Nhận khuôn mới từ nhà cung cấp cần kiểm tra kỹ trước khi đưa vào dây chuyền. Việc phát hiện sai sót ngay từ đầu tránh được tình huống khuôn không đạt yêu cầu nhưng đã sản xuất ra hàng trăm cây cọc phải loại bỏ.
- Đo đường kính trong tại ít nhất 5 vị trí trên chiều dài khuôn, dung sai không vượt 2mm so với kích thước danh nghĩa.
- Kiểm tra độ thẳng của khuôn khi đã ghép hai nửa lại, đặt trên gối đỡ phẳng và đo độ võng giữa nhịp.
- Kiểm tra độ khít mặt phân khuôn: khe hở không vượt 0.5mm khi đã siết bulông đủ lực.
- Quan sát bề mặt trong: không có vết hàn lồi, không có vết nứt hoặc rỗ bề mặt.
- Thử lắp tháo hệ thống khóa khuôn ít nhất 5 lần để kiểm tra độ trơn tru và lực cần thiết.
- Kiểm tra hai đầu khuôn: vành đầu khuôn phẳng và vuông góc với trục khuôn, sai lệch không quá 1mm.
Bảo trì khuôn đúc cọc tròn trong quá trình sử dụng
Khuôn tốt mà bảo trì kém vẫn hỏng sớm. Chế độ bảo trì định kỳ là yếu tố quyết định để khuôn đạt đủ số mẻ thiết kế.
Vệ sinh và chống dính sau mỗi mẻ sản xuất
Sau mỗi mẻ tháo cọc, bề mặt trong khuôn cần được làm sạch cặn bê tông bằng bàn chải thép hoặc máy thổi khí, sau đó phủ dầu chống dính đều toàn bộ bề mặt trước khi lắp mẻ tiếp theo. Bê tông còn sót lại trong khuôn nếu không được vệ sinh sẽ hóa cứng và tạo lớp cứng bám chắc, về sau rất khó loại bỏ mà không làm trầy xước bề mặt khuôn.
Dầu chống dính phải phù hợp với nhiệt độ dưỡng hộ hơi nước, thường là 70 đến 80 độ C. Dầu thực vật thông thường hoặc dầu nhớt máy không đạt yêu cầu này vì bị phân hủy ở nhiệt độ cao, để lại cặn đen bám khuôn và làm đổi màu bề mặt cọc.
Kiểm tra định kỳ và phát hiện sớm biến dạng khuôn
Sau mỗi 200 đến 300 mẻ sản xuất nên tiến hành kiểm tra lại độ thẳng khuôn và độ khít mặt phân khuôn. Khuôn bị cong nhẹ có thể được nắn chỉnh ở giai đoạn đầu, nhưng nếu để biến dạng tích lũy quá mức thì không còn khả năng phục hồi. Ghi nhật ký bảo trì theo từng bộ khuôn giúp theo dõi lịch sử và dự đoán thời điểm cần đại tu.
Người mua khuôn đúc cọc ly tâm lần đầu thường nhìn vào giá. Người mua lần thứ hai thường nhìn vào số mẻ và chi phí bảo trì. Sự khác biệt giữa hai lần mua đó thường tốn kém hơn giá trị một bộ khuôn tốt ngay từ đầu.
Khuôn thép đúc cọc tròn không phải thiết bị phụ trợ mà là công cụ sản xuất cốt lõi. Nó không chỉ tạo hình cọc mà còn quyết định độ ổn định của máy quay, tốc độ của ca sản xuất và tiếng tăm chất lượng cọc tại công trường. Đầu tư đúng vào khuôn là đầu tư vào toàn bộ chuỗi giá trị phía sau, và đó là điều không cần thuyết phục thêm khi đã nhìn thấy con số chi phí thực tế.
