Trong phòng thí nghiệm vật liệu xây dựng, có một thứ rất nhỏ nhưng lại ảnh hưởng trực tiếp đến chất lượng của cả công trình: mẫu bê tông hình trụ 100x200mm. Chỉ cần kết quả nén của mẫu này không đạt, cả mẻ bê tông ngoài công trường có thể bị đánh giá lại. Và để mẫu thử phản ánh đúng chất lượng bê tông thực tế, yếu tố đầu tiên cần đảm bảo chính là khuôn thép đúc mẫu hình trụ đúng chuẩn, đủ độ chính xác và độ ổn định khi sử dụng.
Nội dung chính
- 1 Vai trò của mẫu thử hình trụ trong kiểm soát chất lượng bê tông
- 2 Thông số kỹ thuật và cấu tạo khuôn thép đúc mẫu hình trụ 100x200mm
- 3 Quy trình sử dụng khuôn hình trụ 100x200mm đúng kỹ thuật
- 4 Sự khác biệt giữa khuôn thép và khuôn nhựa dùng một lần
- 5 Phòng thí nghiệm cần bao nhiêu bộ khuôn và cách tính nhu cầu thực tế
- 6 Nguồn cung cấp khuôn thép đúc mẫu hình trụ đáng tin cậy
Vai trò của mẫu thử hình trụ trong kiểm soát chất lượng bê tông
Tại sao hình trụ lại là hình dạng tiêu chuẩn?
Mẫu thử bê tông có nhiều hình dạng tùy theo tiêu chuẩn của từng quốc gia: khối lập phương 150x150x150mm theo một số tiêu chuẩn châu Âu và Việt Nam, hay hình trụ đường kính 100mm chiều cao 200mm theo ASTM C39 của Mỹ và nhiều tiêu chuẩn quốc tế khác. Cả hai đều đo cường độ chịu nén, nhưng cho kết quả khác nhau và hệ số chuyển đổi giữa chúng không phải lúc nào cũng đơn giản.
Hình trụ được ưu tiên trong nhiều tiêu chuẩn vì mặt cắt tròn tạo ra phân bố ứng suất đều hơn khi nén, ít bị ảnh hưởng bởi hiệu ứng thành khuôn và cho kết quả ổn định hơn qua các phòng thí nghiệm khác nhau. Đây là lý do khuôn thép đúc mẫu hình trụ 100x200mm trở thành thiết bị bắt buộc trong nhiều phòng thí nghiệm vật liệu xây dựng, đặc biệt với các dự án có yếu tố nước ngoài hoặc tuân thủ tiêu chuẩn ASTM.
Sai số từ khuôn ảnh hưởng thế nào đến kết quả thí nghiệm?
Đây là điều nhiều kỹ thuật viên thí nghiệm biết nhưng ít được nói thẳng ra: khuôn kém chất lượng là một nguồn sai số có hệ thống trong thí nghiệm. Khác với sai số ngẫu nhiên dễ nhận ra qua độ lặp lại, sai số từ khuôn thường lệch đều một chiều và khó phát hiện nếu không so sánh với thiết bị khác.
Cụ thể hơn, nếu đường kính lòng khuôn lệch 1mm so với 100mm danh nghĩa, diện tích mặt cắt ngang của mẫu thay đổi gần 2%. Máy nén mẫu tính cường độ theo lực chia cho diện tích, diện tích sai thì cường độ tính ra cũng sai theo, đều và liên tục qua hàng chục mẫu. Đây không phải sai số có thể chấp nhận được trong công tác kiểm tra chất lượng nghiêm túc.
Thông số kỹ thuật và cấu tạo khuôn thép đúc mẫu hình trụ 100x200mm
Kích thước và dung sai cho phép
Khuôn hình trụ 100x200mm có các thông số cần đạt như sau để đảm bảo mẫu thử đúng chuẩn:
- Đường kính trong: 100mm, dung sai không quá ±0,5mm
- Chiều cao: 200mm, dung sai không quá ±1mm
- Độ vuông góc giữa trục khuôn và mặt đáy: sai lệch không vượt quá 0,5 độ
- Độ nhẵn bề mặt trong: đủ để mẫu tháo ra không bị kéo vỡ bề mặt bê tông
- Độ kín của các mối ghép: không để hồ xi măng chảy ra ngoài khi đổ và đầm
Các thông số này không phải tùy chọn. Chúng được quy định trong TCVN 3105 và ASTM C470, hai tiêu chuẩn phổ biến nhất chi phối việc chế tạo và sử dụng khuôn đúc mẫu bê tông tại Việt Nam hiện nay.
Vật liệu chế tạo và ý nghĩa thực tế
Khuôn thép đúc mẫu hình trụ được làm từ thép tấm hoặc thép ống dày từ 2,5mm đến 4mm tùy nhà sản xuất. Thép được ưu tiên so với nhựa hay nhôm vì ba lý do chính: không biến dạng khi xiết chặt bu lông ghép mặt đáy, không bị ảnh hưởng bởi nhiệt độ môi trường, và bề mặt trong có thể gia công đến độ nhẵn ổn định qua nhiều lần sử dụng.

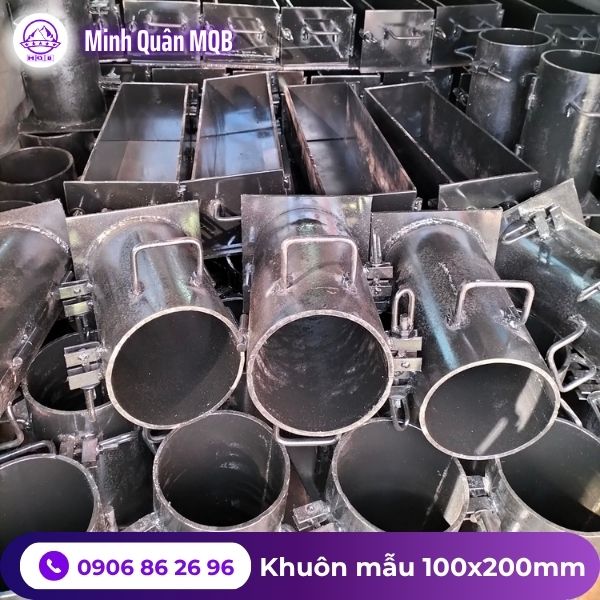

Phần thân khuôn thường được chia làm hai nửa ghép lại bằng bu lông hoặc kẹp lò xo. Kiểu chia đôi này cho phép tháo khuôn theo chiều ngang mà không cần kéo mẫu ra từ đầu, giảm đáng kể nguy cơ làm hỏng mẫu trong quá trình tháo. Mặt đáy tháo rời, thường có gờ định vị để đảm bảo đáy luôn vuông góc với thân khuôn khi lắp lại.
Hoàn thiện bề mặt và xử lý chống gỉ
Bề mặt bên trong khuôn cần được gia công nhẵn và xử lý chống gỉ bằng phương pháp mạ kẽm hoặc phủ sơn công nghiệp. Gỉ sắt không chỉ ảnh hưởng đến độ nhẵn bề mặt mà còn có thể bám vào mẫu bê tông, gây khó khăn khi tháo và làm xấu bề mặt mẫu tại vị trí tiếp xúc với máy nén.
Trên thực tế, tuổi thọ của một bộ khuôn đúc mẫu thí nghiệm phụ thuộc phần lớn vào cách bảo quản sau mỗi lần sử dụng. Khuôn được vệ sinh ngay, lau khô và bôi dầu nhẹ trước khi cất có thể dùng vài trăm lần mà vẫn giữ được kích thước và độ nhẵn ban đầu.
Quy trình sử dụng khuôn hình trụ 100x200mm đúng kỹ thuật
Chuẩn bị khuôn trước khi đổ mẫu
Trước mỗi mẻ đổ mẫu, kiểm tra khuôn theo trình tự ngắn nhưng không thể bỏ qua:
- Kiểm tra bề mặt trong không có vết bê tông cũ bám lại từ lần trước
- Lắp mặt đáy và xiết bu lông đủ chặt, kiểm tra không có khe hở nhìn thấy được tại các mối ghép
- Bôi một lớp dầu tháo khuôn mỏng và đều lên toàn bộ bề mặt trong, bao gồm cả mặt đáy
- Đặt khuôn lên mặt phẳng cứng, ổn định trước khi bắt đầu đổ
Lớp dầu tháo khuôn là chi tiết nhỏ nhưng ảnh hưởng lớn. Quá nhiều dầu thì bề mặt mẫu bị ố dầu và ảnh hưởng đến kết quả thẩm thấu nếu cần thử thêm; quá ít thì mẫu bám vào khuôn, tháo ra dễ làm nứt góc cạnh mẫu.
Đổ và đầm mẫu theo đúng tiêu chuẩn
Với khuôn 100x200mm, bê tông được đổ theo hai lớp bằng nhau, mỗi lớp khoảng 100mm. Mỗi lớp được đầm bằng que đầm tiêu chuẩn đường kính 16mm với 25 cú đầm phân bố đều theo đường xoắn ốc từ ngoài vào trong tâm. Sau khi đầm lớp thứ hai, gõ nhẹ xung quanh thành khuôn để loại bỏ bong bóng khí lớn sát thành.
Bề mặt trên của mẫu được gạt phẳng bằng thước thép hoặc bay kim loại. Mặt phẳng này sẽ là mặt chịu lực trực tiếp từ bàn nén khi thử, nên không được để lồi lõm hay nghiêng quá 1mm so với mặt phẳng ngang.
Bảo dưỡng mẫu và thời điểm tháo khuôn
Sau khi đổ xong, mẫu được để yên trong khuôn tại điều kiện môi trường, tránh rung động và nhiệt độ cực đoan trong ít nhất 24 giờ. Với bê tông thông thường, 24 giờ là đủ để tháo khuôn an toàn. Với bê tông mác thấp hoặc trong điều kiện nhiệt độ lạnh, có thể cần đến 48 giờ.
Sau khi tháo khuôn thép đúc mẫu hình trụ, mẫu được đưa vào bể bảo dưỡng ngập nước ở nhiệt độ 27 ± 2°C theo TCVN hoặc 23 ± 2°C theo ASTM. Thời gian bảo dưỡng thông thường là 28 ngày trước khi nén thử, hoặc 7 ngày nếu cần kết quả sớm để kiểm tra tiến độ.
Sự khác biệt giữa khuôn thép và khuôn nhựa dùng một lần
Thị trường hiện nay có cả khuôn hình trụ bằng nhựa dùng một lần, thường rẻ hơn nhiều so với khuôn thép. Tuy nhiên, hai loại này không hoàn toàn thay thế được nhau trong mọi tình huống.
Khuôn nhựa dùng một lần có ưu điểm là tháo mẫu nhanh, không cần vệ sinh và phù hợp với công trường xa trung tâm nơi không có điều kiện bảo quản khuôn tái sử dụng. Nhược điểm là độ cứng thành khuôn thấp hơn, có thể biến dạng nhẹ khi đầm mạnh, và kết quả đôi khi không tương đương với khuôn thép trong so sánh liên phòng thí nghiệm.
Khuôn thép đúc mẫu hình trụ là tiêu chuẩn bắt buộc khi phòng thí nghiệm cần được công nhận hoặc khi kết quả thí nghiệm phải được chấp nhận trong tranh chấp pháp lý hoặc kiểm định độc lập. Về chi phí dài hạn, khuôn thép bền hơn và tổng chi phí trên mỗi mẫu thử thấp hơn đáng kể so với khuôn nhựa dùng một lần khi tính trên số lần sử dụng thực tế.
Phòng thí nghiệm cần bao nhiêu bộ khuôn và cách tính nhu cầu thực tế
Đây là câu hỏi thực tế mà nhiều phòng thí nghiệm mới thành lập hay gặp. Số lượng khuôn cần có phụ thuộc vào khối lượng lấy mẫu và thời gian quay vòng.
Theo quy định, mỗi tổ mẫu gồm ít nhất 3 mẫu nén ở cùng một tuổi (thông thường là 28 ngày, hoặc thêm 7 ngày). Nếu một ngày công trường lấy 5 tổ mẫu, cần 15 khuôn chỉ cho ngày hôm đó. Cộng thêm thời gian bảo dưỡng 28 ngày, trong điều kiện vận hành liên tục có thể cần đến 400 đến 450 khuôn đang trong chu kỳ sử dụng cùng lúc.
Thực tế ít phòng thí nghiệm hoạt động ở mức tối đa liên tục, nhưng dự trữ ít nhất 30 đến 50 bộ khuôn là con số an toàn cho phòng thí nghiệm có quy mô trung bình. Với các dự án lớn hoặc mùa cao điểm, số lượng cần tăng lên theo tỷ lệ tương ứng.
Nguồn cung cấp khuôn thép đúc mẫu hình trụ đáng tin cậy

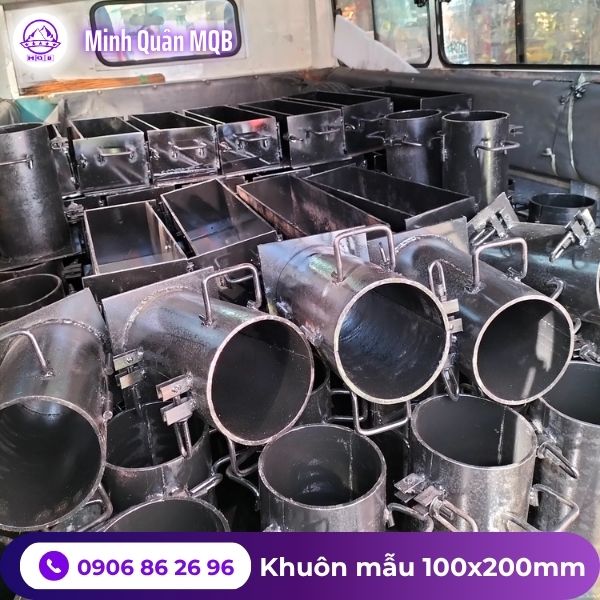

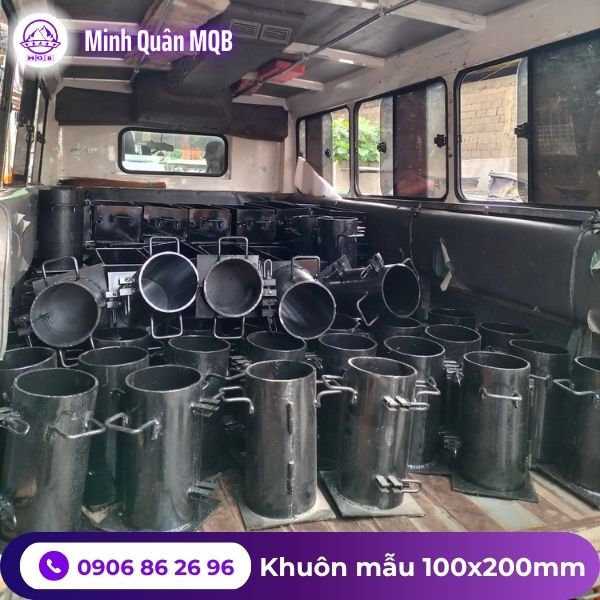

Minh Quân MQB cung cấp khuôn thép đúc mẫu hình trụ kích thước 100x200mm chế tạo từ thép dày, gia công cơ khí chính xác, đảm bảo kích thước trong dung sai cho phép theo tiêu chuẩn TCVN. Mỗi bộ khuôn được kiểm tra lắp ráp và độ kín trước khi đóng gói, đảm bảo hoạt động ngay khi nhận hàng mà không cần hiệu chỉnh thêm.
Sản phẩm phù hợp cho phòng thí nghiệm hiện trường tại công trường, phòng thí nghiệm vật liệu của các trường đại học kỹ thuật, đơn vị tư vấn giám sát, và cơ sở kiểm định chất lượng công trình trên toàn quốc.
Minh Quân MQB còn cung cấp đầy đủ các thiết bị và dụng cụ thí nghiệm vật liệu xây dựng đi kèm như que đầm tiêu chuẩn, tấm đệm nén mẫu, dầu tháo khuôn công nghiệp và các phụ kiện hỗ trợ thí nghiệm khác. Đặt hàng số lượng lớn được hỗ trợ giá tốt và ưu tiên giao hàng sớm.
Thông tin liên hệ:
02862 789 955 – Máy Bàn
0906 39 18 63 – Zalo hỗ Trợ Mua Hàng
0929 239 929 – Tư Vấn Kỹ Thuật
Website: www.vlxdminhquan.com | www.khuonbetong.com
Email: minhquanmqb2015@gmail.com
