Kết quả thí nghiệm nén mẫu bê tông bị loại bỏ. Nguyên nhân thường rất đơn giản: mẫu bị nứt góc hoặc mặt không phẳng do tháo khuôn sai kỹ thuật. Với khuôn đúc mẫu bê tông 5x5x5cm ba ngăn bằng thép, quy trình tháo khuôn trông như việc nhỏ. Vặn mấy con ốc, tháo tấm thành ra là xong. Nhưng thực tế cho thấy đây là thao tác dễ mắc lỗi nhất trong toàn bộ quy trình lấy mẫu, và hậu quả của lỗi đó là thiệt hại kết quả kiểm nghiệm, đôi khi phải lấy mẫu lại từ đầu hoặc ảnh hưởng đến toàn bộ lô nghiệm thu.
Nội dung chính
- 1 Khuôn đúc mẫu bê tông 5x5x5cm: Cấu tạo và nguyên lý làm việc
- 2 Bước 1: Xác định đúng thời điểm tháo khuôn
- 3 Bước 2: Tháo bu lông và mở khuôn đúng trình tự
- 4 Bước 3: Xử lý mẫu sau tháo khuôn và chuyển vào bảo dưỡng
- 5 Vệ sinh và bảo quản khuôn đúc mẫu bê tông 5x5x5cm sau mỗi lần sử dụng
- 6 Tổng hợp những sai lầm phổ biến trong tháo khuôn đúc mẫu bê tông 5x5x5cm
- 7 Mẫu nhỏ, trách nhiệm lớn

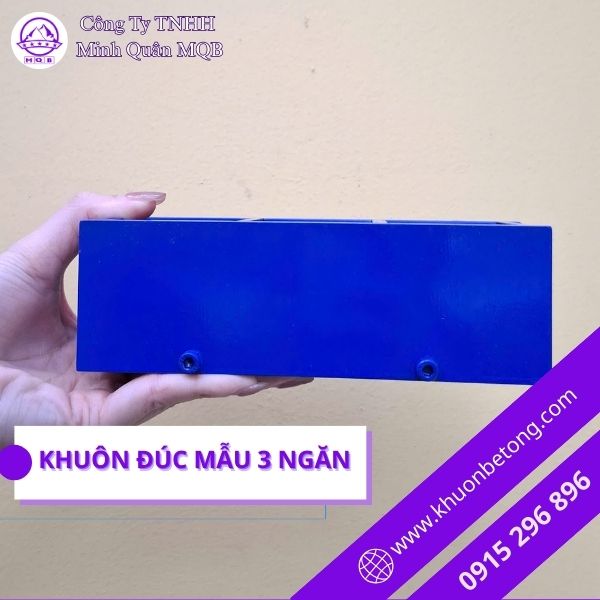

Khuôn đúc mẫu bê tông 5x5x5cm: Cấu tạo và nguyên lý làm việc

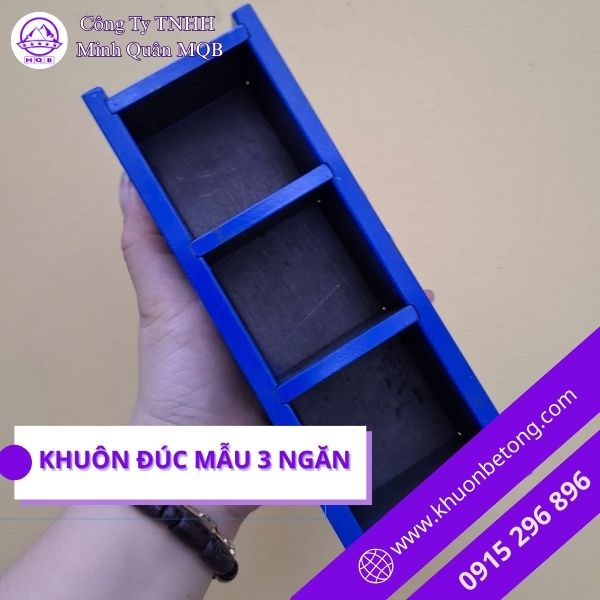

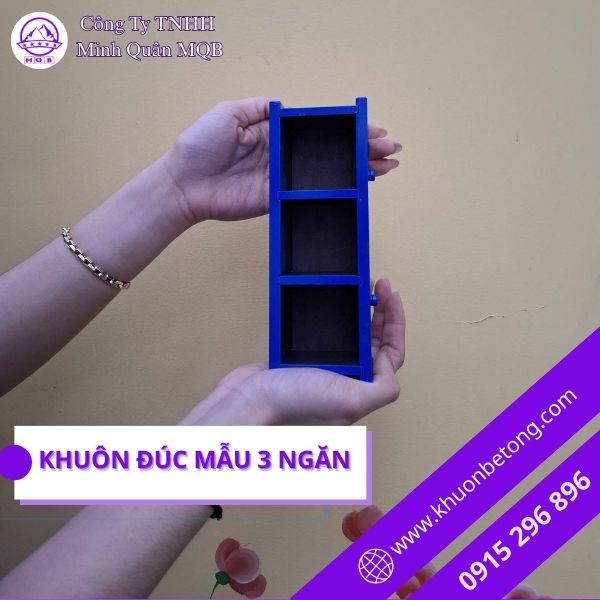

Khuôn đúc mẫu bê tông 5x5x5cm là loại thiết bị thí nghiệm được chuẩn hóa theo TCVN 3105 và nhiều tiêu chuẩn tương đương quốc tế. Khuôn ba ngăn cho phép đúc đồng thời ba mẫu từ cùng một mẻ bê tông, đảm bảo tính đại diện và tiết kiệm thời gian so với khuôn đúc từng mẫu riêng lẻ.

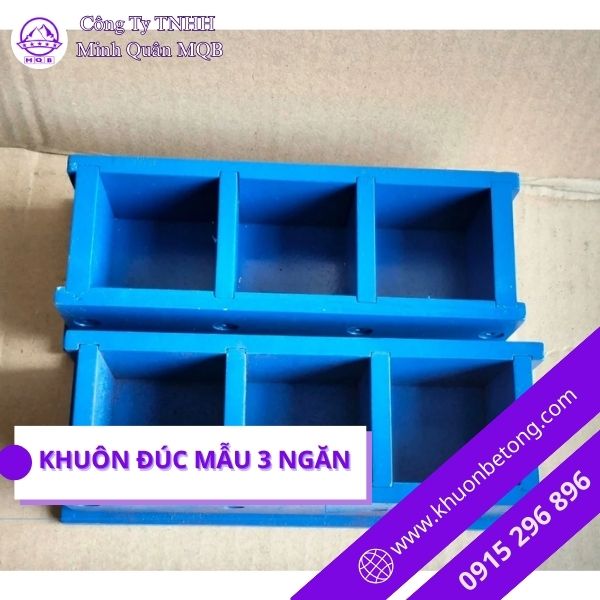

Cấu tạo của khuôn thép ba ngăn gồm tấm đáy, hai tấm thành dọc, hai tấm thành ngang và hệ thống bu lông khóa góc. Tấm đáy thường dày hơn các tấm thành để đảm bảo độ phẳng mặt tham chiếu khi đặt mẫu lên bàn nén. Các tấm thành ghép với nhau tạo ra ba ngăn độc lập, mỗi ngăn có kích thước chính xác 50mm x 50mm x 50mm theo ba chiều.
Vật liệu thép không chỉ đảm bảo độ cứng vững mà còn tạo ra bề mặt nhẵn phẳng tiếp xúc với bê tông, giúp mặt mẫu sau khi tháo khuôn đạt độ phẳng theo yêu cầu tiêu chuẩn, thường không vượt quá 0,05mm lệch trên toàn bộ mặt 50mm x 50mm. Đây là thông số trực tiếp ảnh hưởng đến diện tích tiếp xúc khi nén mẫu và tính chính xác của kết quả cường độ.
Điểm khác biệt giữa khuôn đúc mẫu bê tông 5x5x5cm thép và nhựa
Trên thị trường hiện nay có cả khuôn nhựa dùng một lần cho mẫu lập phương 50mm. Loại này có ưu điểm là không cần vệ sinh sau mỗi lần dùng, nhưng lại kém hơn khuôn thép ở hai điểm quan trọng với thí nghiệm.
Thứ nhất, độ cứng vững của thành khuôn nhựa thấp hơn, dễ bị phình ra khi bê tông tươi tạo áp lực thủy tĩnh trong quá trình đầm, dẫn đến mẫu có mặt cắt ngang không chính xác 50mm x 50mm mà có thể lớn hơn vài phần mười milimet ở giữa chiều cao. Thứ hai, góc tháo khuôn của khuôn nhựa kém kiểm soát hơn, dễ tạo lực nhổ không đều tác động lên mẫu bê tông còn đang trong giai đoạn đông kết ban đầu.
Bước 1: Xác định đúng thời điểm tháo khuôn
Đây là bước quan trọng nhất và cũng là bước dễ bị làm sai nhất, thường do áp lực tiến độ hoặc hiểu chưa đúng về cơ chế đông kết bê tông. Tháo khuôn quá sớm làm mẫu bị biến dạng hoặc nứt vỡ. Tháo quá trễ không ảnh hưởng đến chất lượng mẫu nhưng gây chậm trễ không cần thiết và đôi khi làm khuôn khó tháo hơn do bê tông bám chặt vào bề mặt thép.
Theo TCVN 3105:1993 và hướng dẫn kỹ thuật liên quan, thời gian tháo khuôn đúc mẫu bê tông 5x5x5cm là 24 giờ cộng trừ 2 giờ kể từ khi kết thúc đổ bê tông, tức là trong khoảng từ 22 đến 26 giờ sau khi đúc. Khoảng thời gian này áp dụng cho điều kiện nhiệt độ bảo dưỡng tiêu chuẩn từ 20 đến 25 độ C.
Điều chỉnh thời gian khi điều kiện thực tế khác tiêu chuẩn
- Nhiệt độ cao hơn 25 độ C (điển hình ở miền Nam mùa khô): bê tông đông kết nhanh hơn. Ở nhiệt độ 30 đến 35 độ C, thời gian đủ để tháo khuôn có thể rút xuống còn 18 đến 20 giờ. Tuy nhiên cần thận trọng vì bê tông đông kết nhanh không đồng nghĩa với đủ cường độ.
- Nhiệt độ thấp hơn 15 độ C (miền Bắc mùa đông): tốc độ đông kết chậm lại rõ rệt. Tháo khuôn sớm hơn 24 giờ trong điều kiện này có nguy cơ cao làm hỏng mẫu. Nên kéo dài thời gian tháo khuôn lên đến 30 đến 36 giờ.
- Mác bê tông thấp (B15, B20): thời gian phát triển cường độ ban đầu chậm hơn bê tông mác cao. Không nên rút ngắn thời gian tháo khuôn dưới 22 giờ dù điều kiện nhiệt độ thuận lợi.
Ngoài thời gian, còn có thể kiểm tra bằng cảm quan: mẫu đủ điều kiện tháo khuôn khi bê tông không còn biến dạng khi ấn nhẹ bằng móng tay, bề mặt nhìn thấy qua khe khuôn có màu xám đồng đều và không có vùng ẩm ướt cục bộ.
Một sai lầm thực tế đáng ghi nhận: một số kỹ thuật viên quen tháo khuôn theo giờ cố định trong ngày thay vì tính đủ 24 giờ từ lúc đúc. Nếu mẫu được đúc vào buổi chiều hôm trước và tháo khuôn vào sáng sớm hôm sau, thực ra chỉ mới 15 đến 16 giờ. Đây là nguyên nhân phổ biến của các mẫu bị hỏng góc khi tháo khuôn.
Bước 2: Tháo bu lông và mở khuôn đúng trình tự
Khi đã xác định đúng thời điểm, thao tác tháo khuôn cần tuân theo trình tự cụ thể để không tạo ra lực bất đối xứng tác động lên mẫu bê tông còn đang trong giai đoạn cường độ thấp. Mẫu bê tông 24 giờ tuổi chỉ đạt khoảng 20 đến 30 phần trăm cường độ thiết kế, đủ để chịu trọng lượng bản thân và lực tháo khuôn nhẹ nhàng, nhưng không đủ để chịu lực kéo hay lực nhổ cục bộ mạnh.
Khuôn ba ngăn thép có cấu tạo với các bu lông góc giữ hai tấm thành dọc lại với nhau và bu lông đáy giữ toàn bộ hệ khuôn với tấm đáy. Trình tự tháo không phải ngẫu nhiên mà theo logic giải phóng lực theo từng hướng.
Trình tự tháo bu lông theo nguyên tắc giải phóng lực đối xứng
Nguyên tắc cốt lõi: không bao giờ tháo hoàn toàn một phía trước khi nới lỏng phía đối diện. Tháo bu lông một bên trước làm khuôn chịu lực lệch về một phía, tạo ra mô men uốn tác động lên mẫu bê tông bên trong. Quy trình đúng như sau:
- Bước 2a: Nới lỏng tất cả bu lông góc từ 2 đến 3 vòng theo thứ tự chéo nhau (không theo chiều kim đồng hồ liên tục). Mục tiêu là giảm lực kẹp đồng đều trên toàn khuôn trước khi tháo rời từng bu lông.
- Bước 2b: Tháo hoàn toàn bu lông góc theo thứ tự chéo, từng bu lông một. Không tháo hết một bên trước.
- Bước 2c: Sau khi tháo hết bu lông góc, tháo bu lông đáy nếu có. Lúc này tấm thành đã được giải phóng khỏi nhau nhưng vẫn còn bám nhẹ vào bề mặt mẫu bê tông.
- Bước 2d: Dùng tay nhẹ nhàng kéo từng tấm thành ra theo hướng ngang (không kéo lên trên hay nghiêng góc). Lực kéo phải đều và dứt khoát, không lắc qua lại. Nếu tấm thành không tách ra được bằng tay, dùng búa nhựa gõ nhẹ vào mặt ngoài tấm thành, không dùng búa sắt.
Một chi tiết kỹ thuật quan trọng ít được đề cập trong hướng dẫn thông thường: khi kéo tấm thành ra, hướng lực nên song song với mặt tấm thành, không phải vuông góc với nó. Kéo vuông góc tạo ra lực nhổ tác động trực tiếp vào bề mặt mẫu, có thể bóc đi lớp vữa xi măng mỏng bề mặt và tạo ra vùng thô ráp ảnh hưởng đến diện tích tiếp xúc khi nén.
Xử lý khi khuôn bị kẹt không tháo ra được
Khuôn bị kẹt là tình huống hay gặp khi quên bôi dầu tháo khuôn trước khi đổ mẫu, hoặc bê tông bị thấm vào khe hở mối ghép giữa các tấm thành và đóng rắn tại đó. Cách xử lý:
- Dùng búa nhựa gõ nhẹ theo nhiều hướng khác nhau vào mặt ngoài khuôn để phá vỡ lực bám dính cục bộ. Không gõ tập trung vào một điểm.
- Nếu vẫn không tháo được, ngâm khuôn vào nước sạch 10 đến 15 phút. Nước thấm vào khe mối ghép giúp hóa mềm lớp bê tông bám và giảm lực kẹt.
- Tuyệt đối không dùng thanh thép hay vật cứng cạy vào khe giữa khuôn và mẫu bê tông. Thao tác này gần như chắc chắn làm vỡ góc hoặc mẻ cạnh mẫu.
Nếu khuôn thường xuyên bị kẹt dù đã bôi dầu tháo khuôn đầy đủ, nguyên nhân thường là bề mặt bên trong khuôn đã bị oxy hóa tạo lớp rỉ thô ráp, hoặc khuôn bị biến dạng làm các tấm thành không còn song song. Đây là tín hiệu khuôn cần được vệ sinh kỹ hoặc thay thế.
Bước 3: Xử lý mẫu sau tháo khuôn và chuyển vào bảo dưỡng
Tháo khuôn thành công mới là nửa chặng đường. Mẫu vừa tháo ra ở trạng thái dễ tổn thương nhất trong toàn bộ vòng đời: cường độ chỉ đạt 20 đến 30 phần trăm giá trị thiết kế, bề mặt còn ẩm và dễ bị mài mòn hoặc tác động cơ học. Cách xử lý mẫu trong 30 phút sau tháo khuôn ảnh hưởng trực tiếp đến kết quả thí nghiệm sau này.
Kiểm tra ngoại quan ngay sau tháo khuôn
Trước khi chuyển mẫu vào bể bảo dưỡng, cần thực hiện kiểm tra ngoại quan nhanh và ghi nhận vào biên bản lấy mẫu. Đây là bằng chứng quan trọng nếu sau này kết quả thí nghiệm có bất thường cần giải thích. Các điểm cần kiểm tra:
- Tình trạng góc và cạnh: mẫu đạt yêu cầu phải có tất cả 8 góc nguyên vẹn, không mẻ vỡ. Góc bị mẻ làm diện tích chịu lực thực tế nhỏ hơn diện tích danh nghĩa 50mm x 50mm, gây kết quả cường độ thấp hơn thực tế.
- Độ phẳng các mặt: dùng thước thẳng áp lên từng mặt mẫu kiểm tra khe hở. Khe hở lớn hơn 0,5mm trên mặt sẽ nén là lỗi cần ghi nhận.
- Bề mặt không có lỗ rỗng lớn: lỗ rỗng tổ ong đường kính lớn hơn 3mm trên mặt sẽ nén cần ghi nhận vì ảnh hưởng đến phân bố lực nén.
- Màu sắc đồng đều: vùng màu đậm hơn bình thường có thể là dấu hiệu bê tông quá ẩm hoặc tỷ lệ nước xi măng không đồng đều trong mẻ trộn.
Mẫu bị vỡ góc hoặc có lỗ rỗng tổ ong trên mặt nén không nhất thiết phải loại bỏ hoàn toàn. Tùy theo mức độ, phòng thí nghiệm có thể ghi chú vào biên bản và tính toán hệ số hiệu chỉnh khi xử lý kết quả, hoặc báo cáo để lấy mẫu bổ sung nếu cần.
Đánh dấu và chuyển mẫu vào bể bảo dưỡng
Mỗi mẫu cần được đánh dấu định danh ngay sau khi tháo khuôn, trước khi đưa vào bể. Dùng bút không thấm nước hoặc bút kim loại khắc vào mặt bên (không phải mặt sẽ nén) để ghi ký hiệu mẫu, ngày đúc và số lô. Ghi sau khi đưa vào bể dễ nhầm lẫn khi nhiều mẫu cùng lúc.
Đặt mẫu vào bể bảo dưỡng nước sạch với nhiệt độ duy trì từ 20 đến 27 độ C, đảm bảo mặt trên mẫu ngập dưới mặt nước ít nhất 20mm. Không xếp mẫu chồng lên nhau vì mẫu phía dưới chịu thêm trọng lượng phía trên, có thể gây biến dạng nhỏ ảnh hưởng đến độ phẳng mặt nén. Xếp đứng hoặc đặt một lớp duy nhất là cách đúng.
Nếu phòng thí nghiệm không có bể bảo dưỡng nhiệt độ kiểm soát, phủ ẩm bằng vải bố ướt và bao plastic cũng là giải pháp chấp nhận được theo TCVN, nhưng cần đảm bảo vải luôn ẩm trong toàn bộ thời gian bảo dưỡng, thường là 28 ngày cho thí nghiệm cường độ tiêu chuẩn.
Vệ sinh và bảo quản khuôn đúc mẫu bê tông 5x5x5cm sau mỗi lần sử dụng
Bước này nằm ngoài ba bước tháo khuôn chính nhưng ảnh hưởng trực tiếp đến chất lượng những mẫu tiếp theo. Khuôn không được vệ sinh đúng cách tích lũy cặn bê tông bên trong, làm thay đổi kích thước hiệu dụng của ngăn khuôn theo từng lần sử dụng.
Quy trình vệ sinh khuôn đúc mẫu bê tông 5x5x5cm sau mỗi lần sử dụng gồm các bước sau:
- Vệ sinh ngay sau khi tháo mẫu, không để cặn bê tông khô cứng. Dùng bàn chải thép chải sạch bề mặt bên trong, đặc biệt các góc và rãnh mối ghép.
- Rửa lại bằng nước sạch để loại bỏ hoàn toàn cặn xi măng mịn. Phần cặn này dù mỏng cũng làm giảm kích thước ngăn khuôn và ảnh hưởng đến bề mặt mẫu tiếp theo.
- Lau khô bằng giẻ sạch và để khuôn thoáng khí cho đến khi bề mặt khô hoàn toàn, không còn ẩm tại các khe mối ghép.
- Bôi một lớp dầu chống rỉ mỏng lên toàn bộ bề mặt trong và ngoài khuôn trước khi cất. Dầu khoáng thông thường hoặc dầu chuyên dụng cho thiết bị thí nghiệm đều phù hợp.
Khuôn được bảo quản trong hộp hoặc túi vải tránh tiếp xúc trực tiếp với không khí ẩm. Khe mối ghép giữa các tấm thành là vị trí rỉ xuất hiện sớm nhất nếu khuôn không được bảo quản đúng cách. Rỉ bề mặt bên trong khuôn bám vào mẫu bê tông và để lại dấu vết màu nâu trên mặt mẫu, đôi khi bị hiểu nhầm là dấu hiệu bê tông có vấn đề.
Tổng hợp những sai lầm phổ biến trong tháo khuôn đúc mẫu bê tông 5x5x5cm
Qua ba bước phân tích trên, có thể nhận ra rằng hầu hết lỗi tháo khuôn đều lặp lại theo một vài dạng nhất định. Nhận diện được chúng giúp kỹ thuật viên thiết lập thói quen đúng ngay từ đầu thay vì phải rút kinh nghiệm qua mẫu bị hỏng.
Dạng lỗi thứ nhất là tháo khuôn khi bê tông chưa đủ tuổi. Hay xảy ra vào cuối ngày làm việc khi nhân viên muốn thu dọn khuôn trước khi về, không chờ đủ 24 giờ. Giải pháp: ghi rõ giờ đổ mẫu trên nhãn khuôn và không tháo khuôn trước khi kiểm tra thời gian.
Dạng lỗi thứ hai là tháo bu lông không đối xứng. Tháo hết một bên trước tạo lực uốn lệch tác động lên mẫu. Giải pháp: thiết lập thói quen tháo chéo và nới lỏng đều trước khi tháo hoàn toàn.
Dạng lỗi thứ ba là bỏ qua bôi dầu tháo khuôn trước khi đúc. Thao tác mất chưa đến 1 phút nhưng tiết kiệm nhiều phút xử lý khuôn kẹt và giảm nguy cơ hỏng mẫu. Giải pháp: đưa bôi dầu vào checklist chuẩn bị khuôn, không để tùy ý.
Dạng lỗi thứ tư là vệ sinh khuôn không đúng cách hoặc bỏ qua. Cặn tích lũy qua nhiều lần dùng ảnh hưởng đến kích thước và bề mặt mẫu. Giải pháp: định kỳ kiểm tra kích thước ngăn khuôn bằng thước kẹp và vệ sinh ngay sau mỗi lần tháo mẫu.
Mẫu nhỏ, trách nhiệm lớn
Một khối lập phương bê tông 5cm mỗi cạnh nặng chưa đến 300 gram. Nhưng con số cường độ nén ra từ khối bê tông nhỏ đó có thể quyết định một lô bê tông đạt hay không đạt, một công trình được nghiệm thu hay phải đổ lại. Trách nhiệm của nó trong chuỗi kiểm soát chất lượng lớn hơn rất nhiều so với kích thước vật lý.
Ba bước tháo khuôn đúc mẫu bê tông 5x5x5cm không phải quy trình phức tạp. Thực ra rất đơn giản nếu hiểu đúng lý do đằng sau từng thao tác. Tháo đúng thời điểm vì bê tông cần đủ cường độ để chịu lực tháo. Tháo đúng trình tự vì mẫu non tuổi không chịu được lực bất đối xứng. Xử lý đúng sau tháo khuôn vì kết quả cuối phụ thuộc vào toàn bộ quá trình, không chỉ phụ thuộc vào ngày thử nén.
Làm đúng ba bước đó không đảm bảo kết quả thí nghiệm luôn cao. Nhưng làm sai bất kỳ bước nào gần như chắc chắn làm kết quả thấp hơn thực tế. Và trong kiểm soát chất lượng bê tông, không có sai lầm nào rẻ.
