Khuôn dải phân cách bằng thép giúp tăng năng suất

Với dải phân cách bê tông, đây là cấu kiện nặng, kích thước lớn và có hình dạng mặt cắt phức tạp hơn hầu hết các loại cấu kiện bê tông đúc sẵn thông thường. Mặt cắt ngang hình thang vát hai bên theo kiểu New Jersey hay F-shape đòi hỏi khuôn phải tái tạo chính xác đường cong, giữ nguyên hình dạng qua hàng trăm mẻ đúc và cho phép tháo ra mà không làm hỏng bề mặt cấu kiện vừa đông cứng. Khuôn dải phân cách bằng thép được thiết kế để đáp ứng đúng những đòi hỏi đó. Không phải vì thép là vật liệu duy nhất có thể làm khuôn, mà vì trong bài toán chi phí, độ bền, độ chính xác và tốc độ tháo lắp, thép tấm gia công CNC hiện đang là giải pháp tốt nhất cho quy mô sản xuất công nghiệp.

Đặc điểm sản phẩm quyết định yêu cầu kỹ thuật của khuôn

Dải phân cách bê tông cốt thép có chiều dài tiêu chuẩn từ 1m đến 5m tùy loại, cao từ 600mm đến 800mm, nặng từ 300kg đến gần 1 tấn mỗi cấu kiện. Đây là loại cấu kiện đặt trực tiếp trên mặt đường, chịu va đập từ xe cộ trong nhiều năm và là ranh giới vật lý quan trọng bảo vệ người lao động và tài sản trên các tuyến đường đang thi công.

Yêu cầu kỹ thuật với dải phân cách khắt khe hơn nhiều so với cấu kiện hạ tầng thông thường vì hai lý do. Thứ nhất, sản phẩm phải đồng đều về hình dạng để khi xếp dọc tuyến đường tạo ra đường phân cách liên tục, không có điểm gãy hay lồi lõm gây mất an toàn. Thứ hai, bề mặt tiếp xúc với phương tiện khi va chạm cần đủ phẳng và nhẵn để giảm lực ma sát và hướng xe trở lại làn đường thay vì bị lật.

Tất cả những yêu cầu đó bắt đầu từ khuôn dải phân cách bằng thép. Khuôn kém chính xác tạo ra sản phẩm lệch tiết diện. Khuôn bề mặt thô tạo ra sản phẩm bề mặt thô. Khuôn biến dạng theo thời gian tạo ra sản phẩm không đồng nhất giữa các lô.

Năng suất thực sự được tính như thế nào trong sản xuất dải phân cách?

Khi nói về năng suất xưởng đúc, người ta hay nghĩ đến số cấu kiện xuất xưởng mỗi ngày. Nhưng con số đó là kết quả cuối, không phải nguyên nhân. Nguyên nhân nằm ở chu kỳ khuôn, tức là thời gian từ lúc khuôn được lắp ghép và đổ bê tông cho đến khi cấu kiện được tháo ra và khuôn sẵn sàng cho mẻ tiếp theo.

Chu kỳ khuôn gồm bốn giai đoạn: lắp khuôn và đặt cốt thép, đổ bê tông và đầm rung, bảo dưỡng sơ bộ, và tháo khuôn. Trong bốn giai đoạn đó, bảo dưỡng sơ bộ là giai đoạn cố định, thường từ 8 đến 16 tiếng tùy mác bê tông và điều kiện nhiệt độ môi trường. Ba giai đoạn còn lại hoàn toàn phụ thuộc vào thiết kế khuôn.

Khuôn dải phân cách bằng thép rút ngắn thời gian ở ba giai đoạn nào?

1. Giai đoạn lắp khuôn: khuôn dải phân cách bằng thép gia công chính xác có các cấu kiện ghép khít với nhau theo rãnh định vị, không cần căn chỉnh thủ công nhiều bước. Hệ thống khóa nhanh giúp cố định toàn bộ khuôn trong thời gian ngắn. Với khuôn thiết kế tốt, bước này hoàn thành trong 15 đến 20 phút thay vì 40 đến 60 phút với khuôn lắp ráp bằng bu lông thông thường.
2. Giai đoạn đổ và đầm: bề mặt trong khuôn thép nhẵn và kết hợp với góc thoát khí được bố trí đúng vị trí giúp bê tông chảy đều, giảm thời gian đầm rung cần thiết để đạt độ đặc chắc yêu cầu.
3. Giai đoạn tháo khuôn: cơ cấu mở khuôn đồng bộ cho phép tách hai nửa vỏ khuôn ra cùng lúc, không cần tháo từng điểm một. Bề mặt tiếp xúc được mạ hoặc đánh bóng giảm lực bám dính, cấu kiện tự tách ra hoặc chỉ cần lực nhẹ. Giai đoạn này từ 20 đến 30 phút với khuôn tốt, so với 60 đến 90 phút nếu khuôn bị bám dính cục bộ hay điểm khóa kẹt.

Độ chính xác khuôn dải phân cách bằng thép tác động đến tỷ lệ sản phẩm

Một xưởng sản xuất 30 cấu kiện mỗi ngày nhưng phải loại 5 cái do lỗi kích thước hay bề mặt thực ra chỉ có năng suất hiệu quả là 25. Tỷ lệ sản phẩm lỗi trong sản xuất dải phân cách không chỉ là lãng phí vật liệu mà còn là lãng phí thời gian khuôn và nhân công cho cả mẻ đúc đó.

Khuôn dải phân cách bằng thép gia công CNC giữ được dung sai kích thước trong phạm vi 1mm đến 2mm trên toàn bộ chiều dài cấu kiện 5m. Điều này đảm bảo sản phẩm đạt yêu cầu theo tiêu chuẩn kỹ thuật liên quan và đồng nhất giữa các lô khác nhau trong cùng một hợp đồng. Khi khách hàng kiểm tra nghiệm thu theo lô, sự đồng đều đó tránh được các tình huống bị trả hàng hay yêu cầu đúc lại.

Biến dạng khuôn theo thời gian và tác động đến chất lượng sản phẩm

Không có bộ khuôn nào giữ nguyên kích thước mãi mãi. Câu hỏi là biến dạng xảy ra chậm như thế nào và xưởng phát hiện được trước khi sản phẩm vượt dung sai hay không.

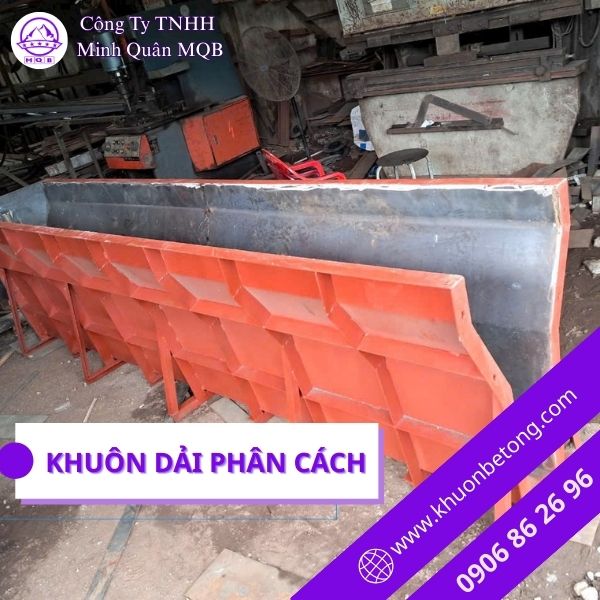

Khuôn thép tấm dày được gia cường bởi hệ sườn ngang và dọc biến dạng chậm hơn đáng kể so với khuôn thép tấm mỏng không có sườn. Sau mỗi 500 đến 800 mẻ đúc, xưởng nên đo kiểm lại kích thước khuôn tại các vị trí quan trọng để phát hiện biến dạng sớm. Sửa chữa khuôn ở giai đoạn biến dạng nhỏ rẻ hơn nhiều so với đợi đến khi cả lô sản phẩm bị lỗi kích thước mới phát hiện.

Một chỉ báo thực tế dễ nhận biết: khi khuôn bắt đầu biến dạng, hiện tượng đầu tiên thường là bề mặt sản phẩm xuất hiện gờ bê tông tại vị trí mối ghép giữa hai nửa khuôn. Gờ đó không phải lỗi đổ bê tông mà là dấu hiệu khuôn không còn khít hoàn toàn tại điểm đó.

Hai kiểu mặt cắt dải phân cách phổ biến và yêu cầu thiết kế khuôn tương ứng

Trên thị trường Việt Nam hiện nay tồn tại hai kiểu mặt cắt ngang dải phân cách bê tông được sử dụng phổ biến nhất: kiểu New Jersey và kiểu thẳng đứng đơn giản hóa. Mỗi kiểu có profile riêng và đặt ra yêu cầu khuôn khác nhau.

Khuôn dải phân cách bằng thép kiểu New Jersey

Mặt cắt New Jersey có hai vùng vát rõ rệt: phần chân loe rộng và phần thân thu hẹp dần với đường cong chuyển tiếp mượt. Đây là hình dạng phức tạp nhất trong các loại dải phân cách, yêu cầu khuôn phải tái tạo chính xác bán kính cong tại điểm chuyển tiếp. Sai số tại đây ảnh hưởng trực tiếp đến khả năng định hướng xe khi va chạm, vốn là chức năng an toàn cốt lõi của sản phẩm.

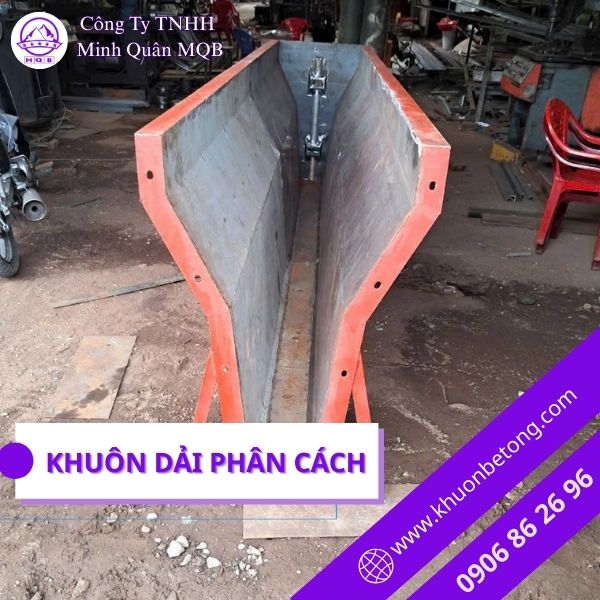

Khuôn dải phân cách bằng thép cho profile New Jersey thường được chế tạo dạng hai nửa đối xứng mở ra theo chiều ngang. Phần cong của khuôn không thể uốn bằng thủ công mà cần gia công trên máy cán định hình hoặc cắt plasma từ tấm thép dày rồi mài nhẵn mặt tiếp xúc. Chất lượng đường cong này là thứ tạo ra sự khác biệt giữa sản phẩm đạt tiêu chuẩn và sản phẩm có profile lệch.

Khuôn dải phân cách bằng thép thẳng đứng

Kiểu mặt cắt đơn giản hơn với hai mặt bên gần như thẳng đứng, thường dùng cho dải phân cách tạm thời hoặc dải phân cách trong bãi đỗ xe, khu công nghiệp. Khuôn cho loại này ít phức tạp hơn về hình học nhưng vẫn đòi hỏi độ phẳng cao của mặt khuôn để sản phẩm có bề mặt đẹp và đồng đều giữa các lô.

Ưu điểm của kiểu mặt cắt này là chu kỳ tháo lắp khuôn nhanh hơn đáng kể so với New Jersey do góc thoát khuôn tốt hơn. Với xưởng ưu tiên sản lượng và không có yêu cầu đặc biệt về an toàn va chạm tốc độ cao, đây là lựa chọn hợp lý để tối ưu năng suất.

Phân tích chi phí đầu tư khuôn thép và thời gian hoàn vốn

Một bộ khuôn thép chuyên dụng cho dải phân cách có giá đầu tư cao hơn so với khuôn ván khuôn gỗ hay khuôn thép mỏng thông thường. Đây là rào cản tâm lý với nhiều chủ xưởng khi lần đầu tìm hiểu. Tuy nhiên phép tính đơn giản theo chi phí mỗi sản phẩm thường đảo ngược hoàn toàn nhận định ban đầu đó.

Ví dụ tham chiếu: một bộ khuôn thép chất lượng cao chịu được 3.000 mẻ đúc. Nếu xưởng sản xuất trung bình 2 mẻ mỗi ngày, bộ khuôn phục vụ khoảng 1.500 ngày làm việc, tức là hơn 4 năm liên tục. Chi phí khuôn chia đều ra mỗi cấu kiện sẽ rất nhỏ so với giá bán sản phẩm.

Ngược lại, khuôn rẻ hơn nhưng chỉ chịu được 600 đến 800 mẻ buộc xưởng phải thay khuôn 3 đến 4 lần trong cùng khoảng thời gian đó. Tổng chi phí khuôn cao hơn, chưa kể chi phí ngừng sản xuất mỗi lần thay và tỷ lệ sản phẩm lỗi tăng dần theo mức độ biến dạng khuôn ở cuối vòng đời.

Các yếu tố ảnh hưởng đến thời gian hoàn vốn thực tế

Tốc độ hoàn vốn khi đầu tư khuôn thép chuyên dụng phụ thuộc vào ba biến số chính:

• Công suất xưởng: xưởng sản xuất nhiều mẻ mỗi ngày sẽ hoàn vốn nhanh hơn vì chi phí khấu hao khuôn trên mỗi sản phẩm thấp hơn.
• Giá bán sản phẩm và biên lợi nhuận: với đơn hàng dự án hạ tầng giao thông có yêu cầu kỹ thuật cao và kiểm định nghiêm ngặt, sản phẩm từ khuôn chính xác có thể vào được phân khúc giá cao hơn sản phẩm chất lượng thấp.
• Tỷ lệ sản phẩm đạt chuẩn: mỗi cấu kiện lỗi phải đúc lại là chi phí vật liệu và thời gian khuôn bị lãng phí. Khuôn chính xác giảm tỷ lệ này xuống dưới 1 đến 2%, trong khi khuôn kém có thể đẩy tỷ lệ lỗi lên 8 đến 12%.

Xưởng có thể lập bảng tính đơn giản với ba biến số trên để ước tính thời gian hoàn vốn cho từng phương án khuôn cụ thể, thay vì chỉ so sánh giá mua ban đầu.

Vận hành và bảo trì khuôn dải phân cách bằng thép cách đúng cách

Đầu tư khuôn dải phân cách bằng thép tốt là điều kiện cần. Điều kiện đủ là vận hành và bảo trì đúng cách để khuôn phát huy đầy đủ tuổi thọ thiết kế. Trong thực tế, không ít bộ khuôn tốt bị hỏng sớm vì thao tác vận hành sai trong những tuần đầu sử dụng.

Một số thói quen vận hành cần thiết lập ngay từ đầu:

• Bôi dầu tháo khuôn đều và đủ lớp trước mỗi mẻ đúc. Thiếu dầu tháo khuôn là nguyên nhân trực tiếp làm khuôn bị bám dính, cần dùng lực lớn để tháo và gây biến dạng cục bộ sớm hơn tuổi thọ thiết kế.
• Vệ sinh khuôn sau mỗi mẻ bằng bàn chải thép hoặc máy xịt áp lực, không để cặn bê tông tích tụ tại các góc và rãnh định vị. Cặn tích lũy làm khuôn không khít khi lắp lại, tạo gờ bê tông trên sản phẩm.
• Không dùng lực đập để tháo khuôn khi bê tông còn non. Nếu khuôn bị kẹt, ưu tiên chờ thêm thời gian bảo dưỡng hoặc dùng con nêm nhựa để tách dần thay vì dùng búa sắt.
• Kiểm tra và siết lại toàn bộ điểm khóa sau mỗi 100 đến 200 mẻ. Bu lông và chốt khóa chịu tải động trong quá trình đầm rung, có xu hướng nới lỏng dần theo thời gian

Bảo trì phòng ngừa định kỳ tốn ít thời gian hơn rất nhiều so với sửa chữa sau khi hỏng hóc đã xảy ra, đặc biệt với loại khuôn có kích thước lớn và cấu trúc phức tạp như khuôn dải phân cách.

Mua khuôn hay mua năng suất?

Câu hỏi đặt ra cho mỗi chủ xưởng khi cân nhắc đầu tư khuôn thép đúc dải phân cách thực ra không phải là nên chọn nhà cung cấp nào hay khuôn loại nào. Câu hỏi thực sự là xưởng đang trả tiền cho thiết bị hay trả tiền cho năng suất và chất lượng ổn định trong nhiều năm tới.

Khuôn dải phân cách bằng thép gia công đúng tiêu chuẩn không rẻ. Nhưng khi tính đúng mọi chi phí trong chu kỳ vận hành dài, từ khấu hao thiết bị đến tỷ lệ sản phẩm lỗi, từ chi phí bảo trì bất ngờ đến khả năng vào được các đơn hàng dự án lớn với yêu cầu nghiệm thu khắt khe, bức tranh tài chính thường rõ ràng hơn nhiều so với lúc chỉ nhìn vào con số trên báo giá.

Xưởng nào kiểm soát được chất lượng đầu ra ổn định, xưởng đó giữ được khách hàng. Và xưởng nào giữ được khách hàng, xưởng đó không cần cạnh tranh bằng giá.
